КУБ-Фемто/48
Контроллер для мониторинга шкафов через сеть Ethernet. Питание контроллера в диапазоне от 9 до 90В. В своем арсенале имеет 4 универсальных порта и выход управления.
КУБ-Фемто/48
Контроллер включен в Реестр российской промышленной продукции и Единый реестр российской радиоэлектронной продукции под №10603834
Функциональные возможности контроллера

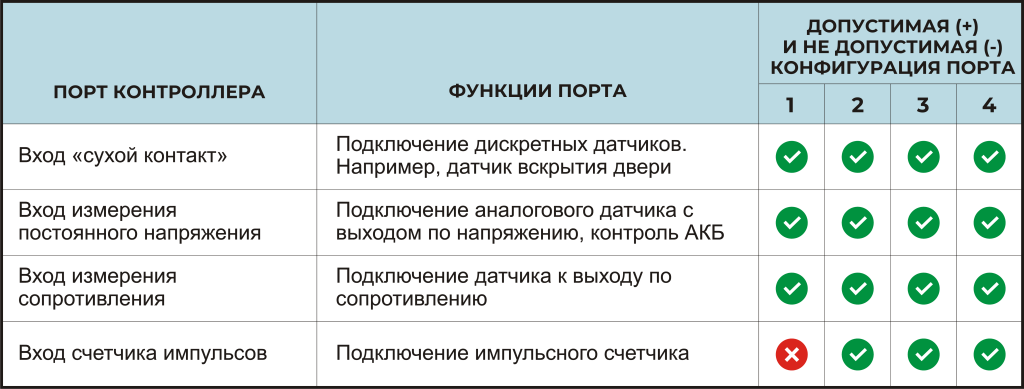

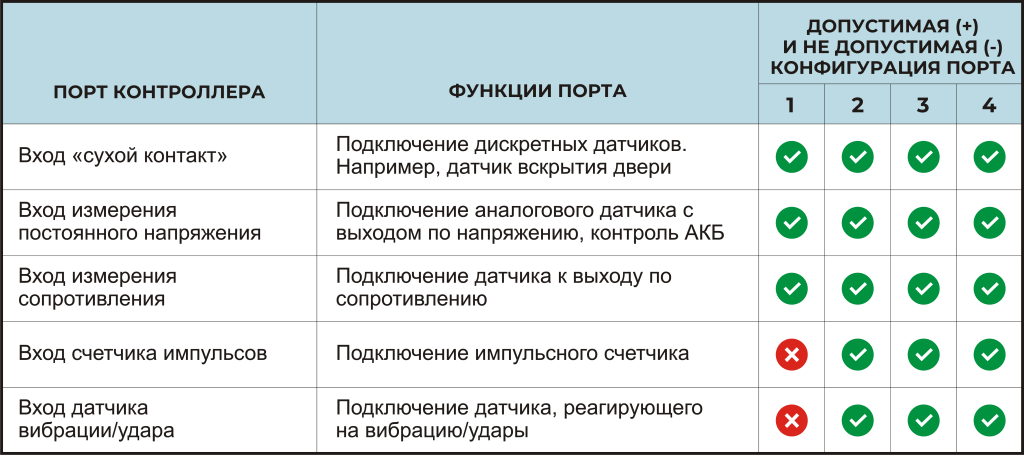

Рис.1. Функциональные возможности контроллера КУБ-Фемто/48
4 многофункциональных порта ввода-вывода, которые могут быть настроены Заказчиком как:
Дополнительно подключаемые устройства
-
Датчик влажности и температуры
-
Датчик «Фаза» (датчики с выходом типа «сухой контакт»: охранный датчик «геркон» и пр.)
-
Импульсный счетчик
Как можно просматривать информацию с контроллера?

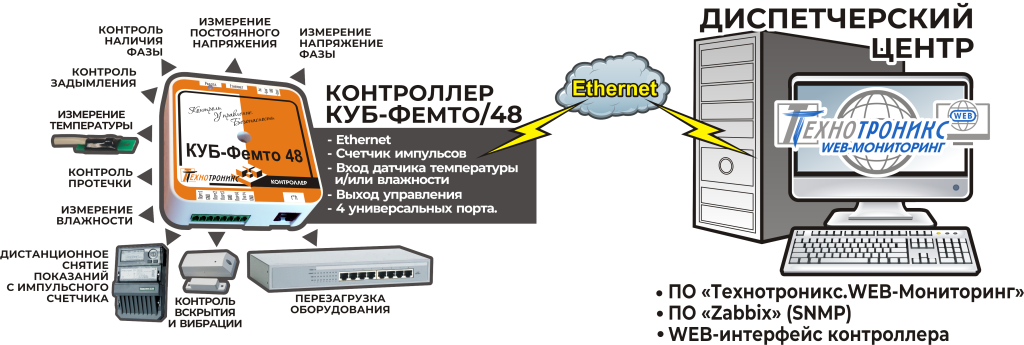

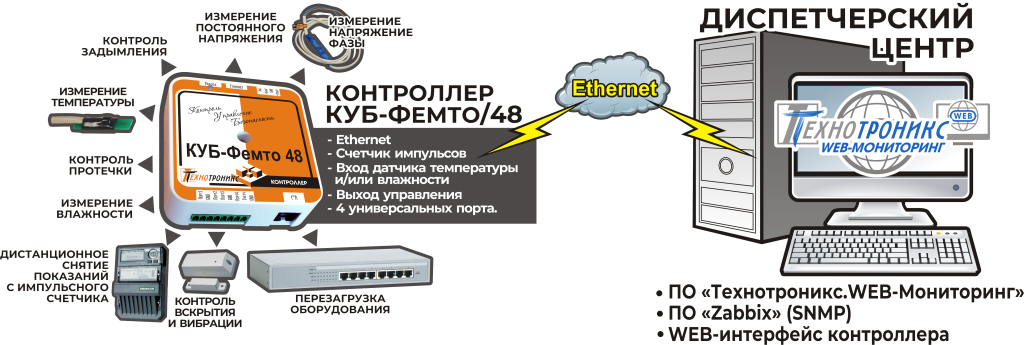

Контролер КУБ-Фемто/48 передает данные в центр по каналу связи Ethernet. В качестве программного обеспечения, принимающего информацию от контроллера, может быть использовано:1. WEB-браузер
Просмотр данных с контроллера КУБ-Фемто/48 в пределах локальной сети или при наличии статического IP-адреса в сети Интернет осуществляется с помощью встроенного WEB-интерфейса. Установка программного обеспечения не требуется. Для просмотра данных нужно ввести в браузере IP-адрес контроллера.

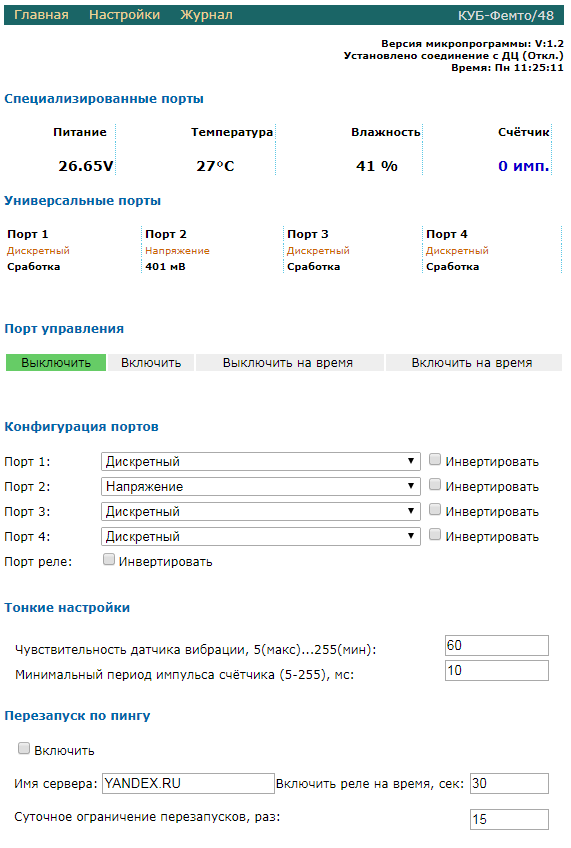

Рис.2. WEB-интерфейс КУБ-Фемто/48
2. ПО Технотроникс.WEB-Мониторинг
Программный комплекс предназначен для сбора, обработки и отображения информации о состоянии объектов мониторинга, а так же позволяет организовать АРМ диспетчера.

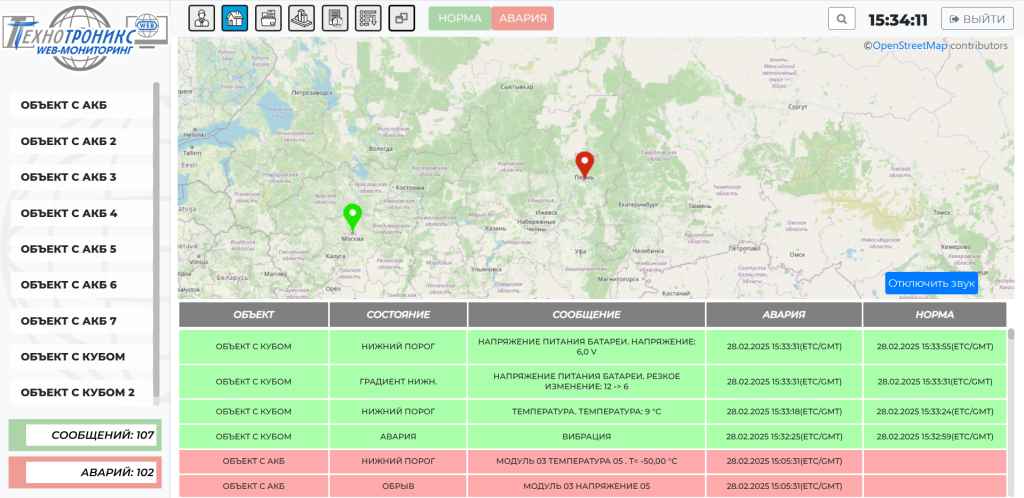

Рис.3. Главная страница ПО «Технотроникс.WEB-Мониторинг»

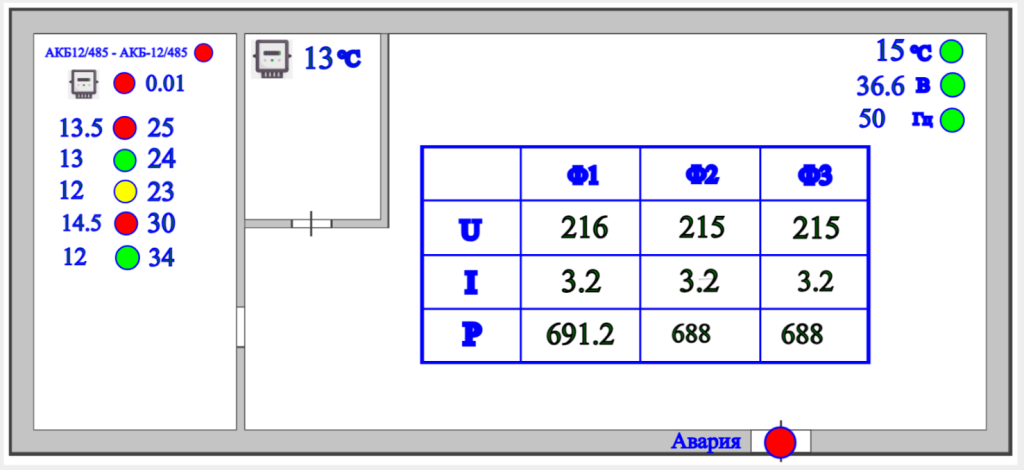

Рис.4. Мнемосхема ПО «Технотроникс.WEB-Мониторинг»
Устройство поддерживает протоколы SNMPv1 и v2c и отвечает на запросы SNMP о текущем состоянии входов. Кроме того, устройство отправляет SNMP-трапы при изменении условий ввода или наступлении определенных событий.
КУБ-Фемто/48 в действии
Удаленный мониторинг шкафов связи в шахте
КУБ-Фемто/48 был установлен в 50 телекоммуникационных шкафах с оборудованием в шахте крупного горно-добывающего предприятия.
Реализованы следующие функции:
- Измерение напряжения фазы
- Измерение постоянного напряжения
- Перезагрузка оборудования
- Измерение температуры
Технические характеристики
| Параметр | Значение параметра |
|
Ethernet интерфейс
|
|
| Количество портов |
1
|
| Скорость (работает с любым стандартным сетевым кабелем, прямым или кроссоверным) | 10 Mbps, auto MDI/MDIX |
| Соединитель | RJ45 со встроенными индикаторами |
| Программное обеспечение | |
| Сетевые протоколы | ICMP, IP v4, TCP, UDP, DHCP, DNS, HTTP, SNTP, SNMP v1, SNMP v2с |
| Инструмент настройки | WEB-интерфейс |
| Инструмент мониторинга | ПО «Технотроникс.SQL», SNMP |
| Инструмент управления | ПО «Технотроникс.SQL», SNMP, WEB-интерфейс |
| Питание | |
| Напряжение | DC, 9…90 В |
| Питающее напряжение индицируется в веб-интерфейсе и ПО с разрешающей способностью | 0,01 В |
| Максимальная потребляемая мощность (без учета внешней нагрузки в цепи 3,3В): | |
| ➢ при напряжении питания до 18 В | 0,65 Вт |
| ➢ при напряжении питания 48 В | 0,85 Вт |
| ➢ при напряжении питания 75 В. | 1,35 Вт |
| ➢ при напряжении питания 90 В. | 1,65 Вт |
| Защита от переполюсовки питания и перегрузки | Да |
| Цепь GND (общий проводник датчиков) соединена с «минусом» питания | Да |
| Соединитель | разъемный винтовой клеммник 15EDGK-3.5- 04P* |
| Выход управления | |
| Тип | Полевой транзистор |
| Максимальный коммутируемый ток | 2 А |
| Максимальное коммутируемое напряжение | 55 В |
| Защита выхода от перегрузки | Нет |
| Защита выхода от индуктивных выбросов | Да |
| Гальваническая развязка от цепей питания и управления | Нет |
| Соединитель | разъемный винтовой клеммник 15EDGK-3.5- 04P* |
| Универсальные порты | |
| Количество | 4 |
| *Порты имеют защиту от переполюсовки входного напряжения или К.З. Из-за поддержки многофункциональности эти порты не имеют гальванической развязки от основного блока электроники прибора. Категорически запрещается подключать к портам гальванически неразвязанные датчики или устройства. | |
| Напряжение защиты | не более 3.3 В |
| Ток | не более 25 мА |
| Соединитель | разъемный винтовой клеммник 15EDGK-3.5- 08P** |
| Характеристики функции «Вход сухой контакт» | |
| Состояния | замкнут (не более 1 кОм), разомкнут (не менее 5 кОм) |
| Напряжение при разомкнутом состоянии | 3,3В |
| Возможность программируемой инверсии состояния | да |
| Максимальная длина соединительного кабеля от прибора | 30 м |
| Характеристики функции «Вход измерения постоянного напряжения» | |
| Величина входного напряжения | от 0 до 3000 мВ |
| Разрешающая способность | 3 мВ |
| Максимальная длина соединительного кабеля от прибора | 10 м |
| Характеристики функции «Вход измерения сопротивления» | |
| Диапазон измеряемых сопротивлений | от 0 до 30 000 Ом |
| Разрешающая способность | 32 Ом |
| Максимальная погрешность измерения | 100 Ом |
| Максимальная длина соединительного кабеля от прибора | 10 м |
| Характеристики функции «Вход счетчика импульсов» | |
| Напряжение на полностью разомкнутом входе | не более 3,3 В |
| Высокий уровень напряжения импульса | не менее 1,7 В |
| Низкий уровень напряжения импульса | не более 0,8 |
| Минимальная длительность импульса замыкания/размыкания | 5 мс |
| Частота следования | не более 5 Гц |
| Максимальная емкость счетчика | 4 294 967 294 импульса |
| Максимальная длина соединительного кабеля от прибора | 10 м |
| Характеристики функции «Вход датчика вибрации/удара» | |
| Состояния | авария (при вибрации, тряске), норма (в спокойном режиме) |
| Принцип действия входа | реакция на серию быстротечных коротких замыканий |
| Диапазон чувствительности | от 5 (макс.) до 254 (мин.) замыканий/сек. |
| Максимальная длина соединительного кабеля от прибора | 10 м |
| «Вход Счет» (счетчик импульсов с повышенным напряжением) | |
| Напряжение на полностью разомкнутом входе относительно цепи GND (при напряжении питания изделия более 12В) | 10±1В |
| Состояния относительно цепи GND | «замкнут» (не более 1 кОм), «разомкнут» (не менее 5 кОм) |
| Высокий уровень напряжения импульса на входе | не менее 4,8 В |
| Низкий уровень напряжения импульса на входе | не более 2,6 В |
| Ток входа в состоянии «замкнут» (при напряжении питания изделия более 12В) | не более 2 мА |
| Минимальная длительность импульса (состояние «замкнут») | 5 мс |
| Период повторения | не более 10 Гц |
| Максимальное значение счетчика | 4 294 967 294 импульса |
| Максимальная длина соединительного кабеля от прибора | 10 м |
| Примечание: знаками * и ** обозначены клеммники Х2 и Х3 соответственно. Сечение подключаемых проводников не более 1,5 кв.мм. | |
| Вход датчика температуры и (или) влажности | |
| Количество | 1 |
| Типы совместимых датчиков (производитель ООО «Технотроникс») | ДТ-LM-RJ, ДВТ-Н5-RJ, ДВ-Н5-RJ * |
| *Типы датчиков могут быть изменены производителем, включая приведенные ниже параметры. Для уточнения обращаться в техподдержку ООО «Технотроникс» | |
| Диапазон измеряемой температуры | от -55 до +130°С |
| Разрешающая способность | 1°С |
| Погрешность измерения | ±2.5°С при 30°С |
| Типовое значение | ±1.5°С |
| Максимальная погрешность измерения | ±4°С во всем диапазоне |
| Диапазон измеряемой относительной влажности воздуха (овв) при температуре от 0 °С до +50 °С, без конденсации влаги | от 0 до 100% овв |
| То же при температуре от +50°С до +85°С | линейно снижается от 100 до 60% овв |
| Разрешающая способность | 1% овв |
| Максимальная погрешность измерения в диапазоне влажности от 11 до 89 % (с учетом температуры) | не более ±3 % овв |
| То же в диапазоне влажности от 0 до 11 % и от 90 до 100 %) | не более ±7 % овв |
| Максимальная погрешность без учета температуры | дополнительно не более ±6 % овв |
| Максимальное удаление датчика от прибора | 10 м |
| Соединитель | 4Р4С |
| Корпус | |
| Материал | пластик |
| Способ крепления | плоскость, DIN-рейка 35 мм (опция) |
| Габариты без адаптера ДИН-рейки (ШхВхГ) |
без подключен. разъемов 78 x 78 x 25 мм с подключен. разъемами 98 х 78 х 25 мм |
| Габариты с адаптером ДИН-рейки (ШхВхГ) | 78 x 78 x 40 мм |
| Вес | не более 0,200 кг |
| Степень защиты оболочки | IP30 |
| Условия эксплуатации | |
| Температура эксплуатации | от +5 до +40°C |
| Влажность воздуха | от 5 до 95% (без конденсата) |
| Примечание: Прибор предназначен для эксплуатации в закрытых отапливаемых помещениях. Не допускается использовать прибор в условиях воздействия агрессивных сред, пыли, а также во взрывопожароопасных помещениях. | |
| Средний срок службы | не менее 10 лет |
| Наработка на отказ | не менее 50 тыс. часов |
- Руководство по эксплуатации КУБ-Фемто 48 - ред.1.8.pdf (скачать)
