Цена: от 937,29 руб.
Линейка датчиков температуры ДТ-LM
Датчик температуры DT-LM предназначен для измерения температуры на различного типа объектах. Подключается к контроллерам типа КУБ.
Функциональные возможности датчика
- Измерение температуры в удаленной от контроллера точке
- Передача данных на объектовое устройство (контроллер)
Особенности
Существует несколько модификаций датчика ДТ-LM, чтобы наилучшим образом соответствовать условиям вашего объекта.
Эти модификации являются базовыми и отличаются способом подключения к контроллеру.
DT-LM-K
В этой вариации датчик подключается через клеммы контроллера для датчика температуры.

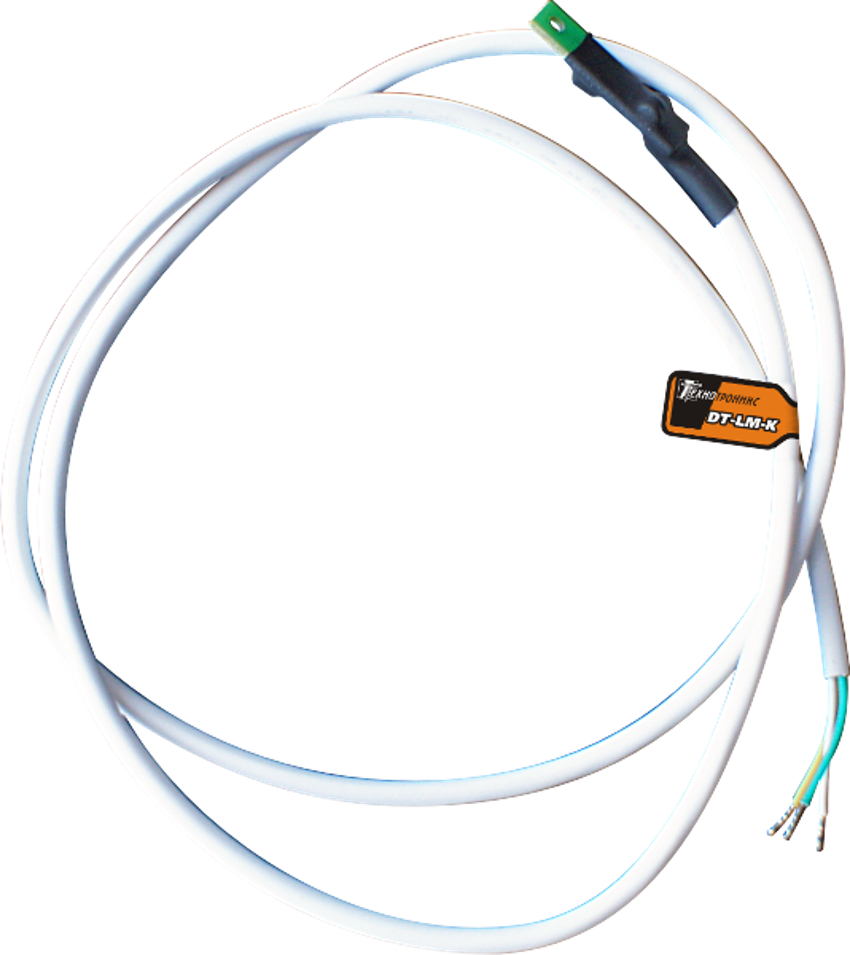

Рис. 1. Фото датчика DT-LM-K

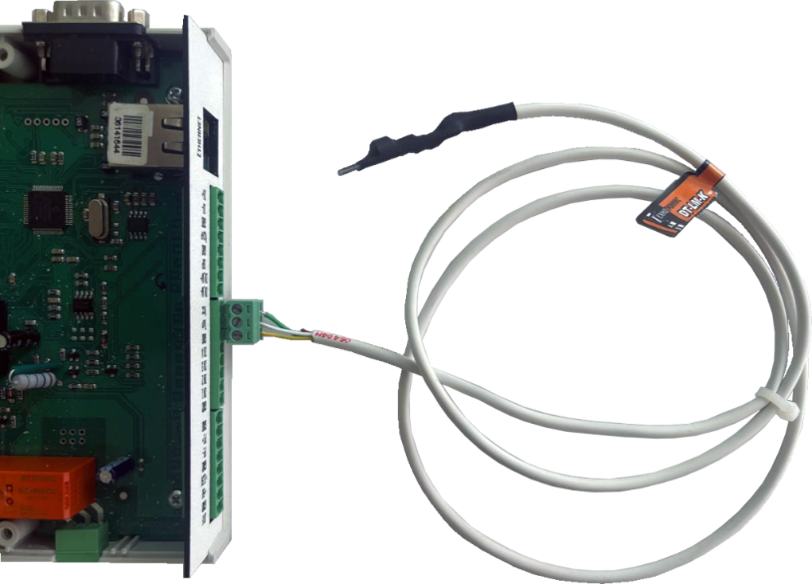

Рис. 2. Способ подключения DT-LM-K к контроллеру
DT-LM-RJ
Эта версия датчика подключается через патч-корд к разъему RJ9(4P4C) контроллера для датчика температуры.

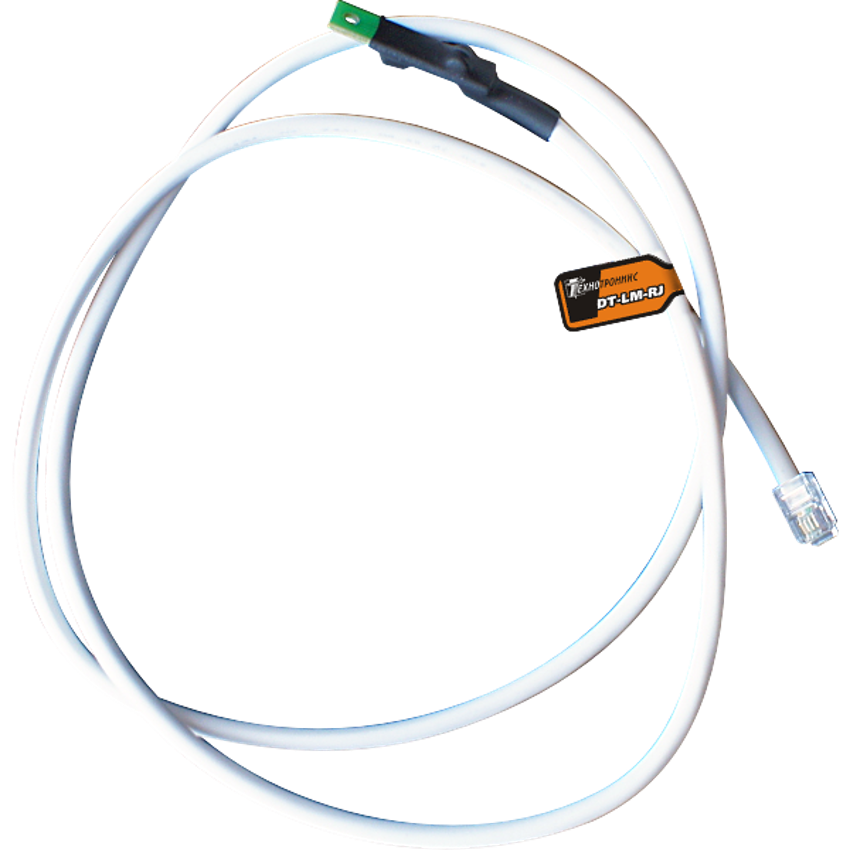

Рис. 3. Фото датчика DT-LM-RJ

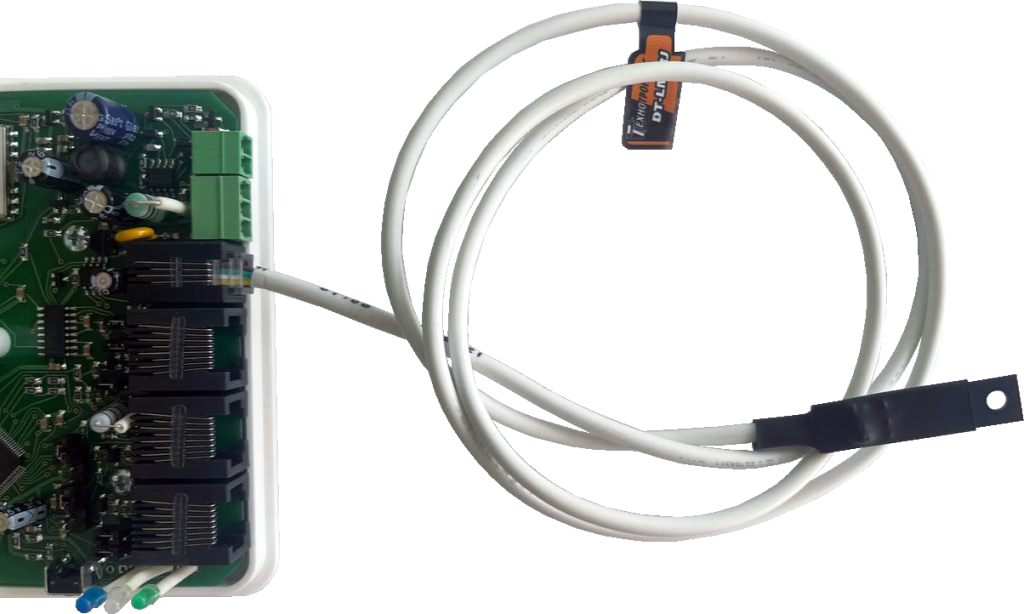

Рис. 4. Способ подключения DT-LM-RJ к контроллеру
Уличное исполнение: ДТ-LM-K IP65
Эта модификация разработана для эксплуатации на открытом воздухе, в том числе при кратковременном воздействии струй воды. Датчик поставляется в герметичной гильзе.Особенности: степень защиты IP65; датчик в герметичной гильзе (длина 50 мм, диаметр 6 мм).

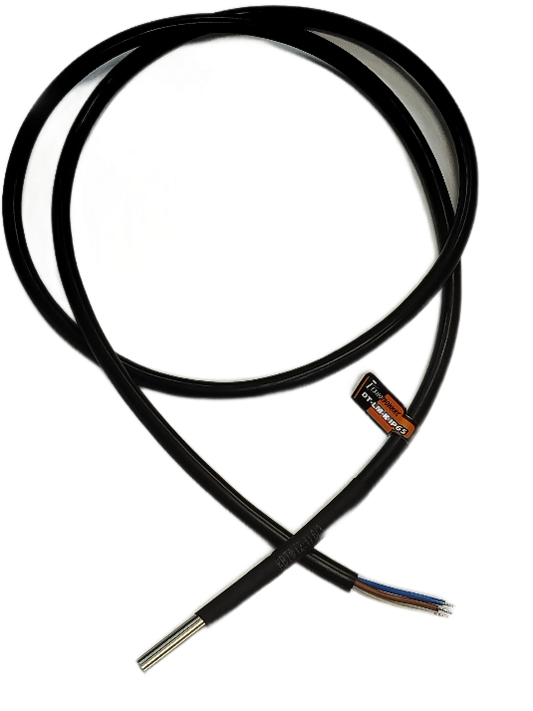

Рис. 5. Фото датчика ДТ-LM-K IP65
Исполнение в гильзе с резьбой
Для данной модификации действуют те же общие характеристики, что и для всей линейки ДТ-LM. Внешний вид и способ подключения представлены на фото.

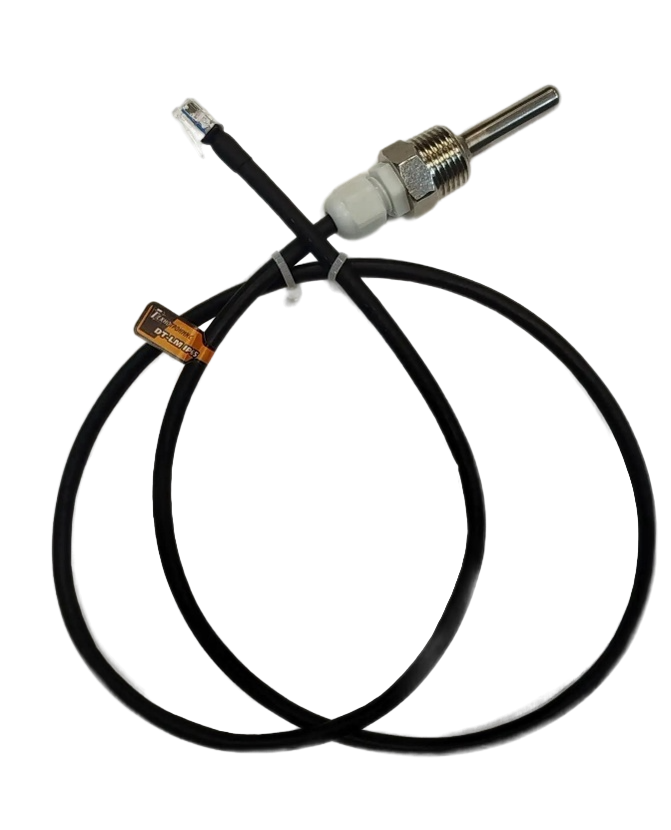

Рис. 6. Фото датчика

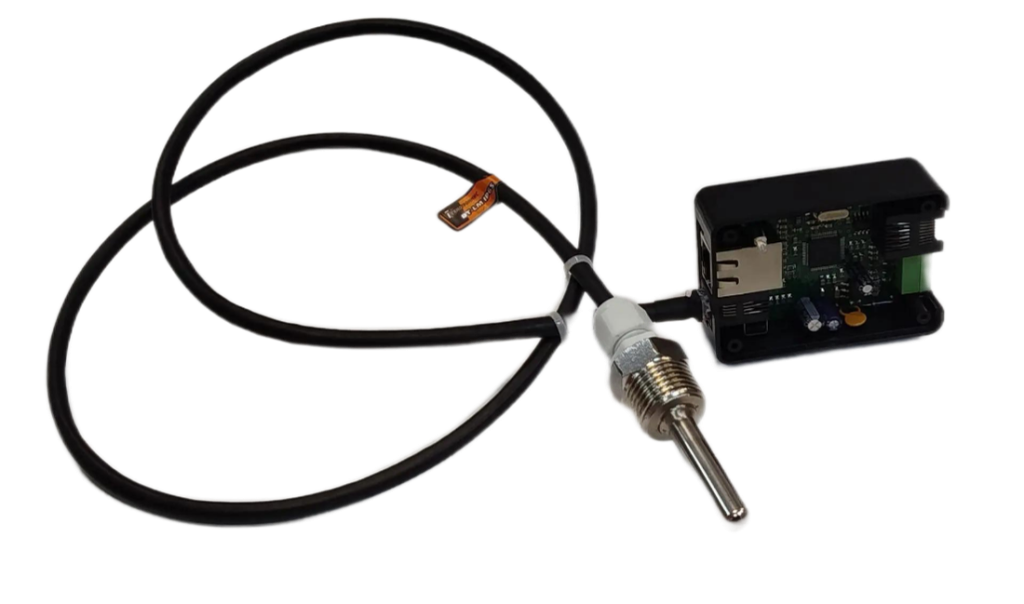

Рис. 7. Способ подключения датчика к контроллеру
Общие условия для всех модификаций
Внутри всех модификаций используется один и тот же компонент, поэтому характеристики длины кабеля, температуры и погрешности идентичны для всей линейки.
- Длина кабеля: от 0,1 до 5 м (оговаривается при заказе). Применение кабеля длиннее 5 м не рекомендуется из-за увеличения погрешности.
- Диапазон измеряемых температур: от -55 до +120 °С.
- Погрешность измерения температуры: ±2,5 %.
- Крепление датчика: монтажное отверстие диаметром 3,4 мм.
Важное условие: при подключении строго соблюдайте полярность (определяется по цвету проводов). Нарушение полярности приводит к безвозвратному выходу датчика из строя.
- Гарантийный срок: 24 месяца со дня ввода в эксплуатацию при соблюдении условий эксплуатации.
- Гарантийный срок хранения: 12 месяцев.
- Утилизация: осуществляется в специальных учреждениях, указанных правительственными или местными органами власти.
Актуальную совместимость с контроллерами «Технотроникс» уточняйте в документации на конкретный контроллер.
