Подсистема «АКБ-Мониторинг»
Подсистема «АКБ-Мониторинг»
Является подсистемой для программного обеспечения «Технотроникс.WEB-Мониторинг». Создана специально для отслеживания и контроля за показателями аккумуляторных батарей на объекте.Основные функциональные возможности подсистемы
Подсистема имеет 2 роли: Администратор и Диспетчер.
«Администратор»
В роли «Администратор» пользователь может добавлять других пользователей, назначать им уровень доступа, вносить аккумуляторы и объединять их в группы и стеллажи, редактировать расположение каждого аккумулятора.
Рис.1. Главная страница Администратора
В этой роли администратору доступны следующие страницы:
1. Страница «Пользователи и профили». В этой вкладке настраиваются пользователи и их уровни доступа. Пользователь может быть либо Администратором — с правами редактирования объектов, либо Диспетчером — в таком случае ему будет доступен только просмотр данных от объектов.
Рис.2. Страница настройки пользователей и их профилей видимости
2. Страница «Объекты». В этой вкладке добавляются объекты. Объекты привязываются к географическим координатам и нужны для объединения устройств и аккумуляторов. На одном объекте может быть несколько устройств и несколько стеллажей с аккумуляторами.
Рис.3. Страница управления объектами
3. Страница «Устройства». Эта страница предназначена для управления контроллерами, модулями и датчиками. Устройства назначаются на объект, одно устройство может быть привязано только к одному объекту.
Рис.4. Страница «Устройства»
Рис.5. Вкладка редактирования общих параметров устройств
Рис.6. Вкладка редактирования параметров сигнала устройства
Внутри редактрирования сигналов есть возможность выбрать конкретные типы сигналов и редактировать их. В этой же вкладке находятся формы для настройки пороговых значений, допустимых смещений и включения сигнала от устройств.
5. Страница «Назначение профиля видимости». В этом модуле настраивается доступ к объектам для разных пользователей. Это удобно в том случае, если у вас много объектов и диспетчеров, которые не должны пересекаться друг с другом. Каждому пользователю можно назначить необходимые объекты, устройства и сигналы. Для удобства поиска на странице расположены фильтры по ключевому слову, типу устройства, объекту и сигналу.
Рис.7. Вкладка редактирования профилей видимости пользователей
6. Работа с аккумуляторами. Это самая важная часть при настройке подсистемы. Для удобства настройки были приняты следующие термины:
- Стеллаж — физический объект, в котором располагаются группы аккумуляторов. В одном стеллаже могут располагаться несколько групп.
- Группа — несколько аккумуляторов, объединенных между собой. К группе привязываются датчики тока и температуры помещения. Каждая группа располагается в стеллаже.
- Аккмулятор — как правило это один аккумулятор (или одна батарея, в зависимости от количества и конфигурации), который имеет 2 датчика — датчик температуры и датчик напряжения.
Для того, чтобы внести АКБ в систему, нужно начать с создания стеллажа. Необходимо обязательно заполнить название будущего стеллажа, дополнительно можно сразу заполнить его расположение и параметры.
Рис.8. Интерфейс создания стеллажа аккумуляторов
Модель стеллажа можно редактировать позже, если его конфигурация изменилась. Здесь доступна автоматическая и сквозная нумерация, а также порядок расположения аккумуляторов в стеллаже. На изображении ниже порядок аккумуляторов указан как «м...м.р.». Это означает, что сначала аккумуляторы располагаются по местам, затем переходят на следующий ряд. Доступна также конфигурация «р...р.м», когда аккумуляторы сначала располагаются по рядам, а затем переходят на следующее место.
Рис.9. Создание модели стеллажа
Рис.10. Модель стеллажа

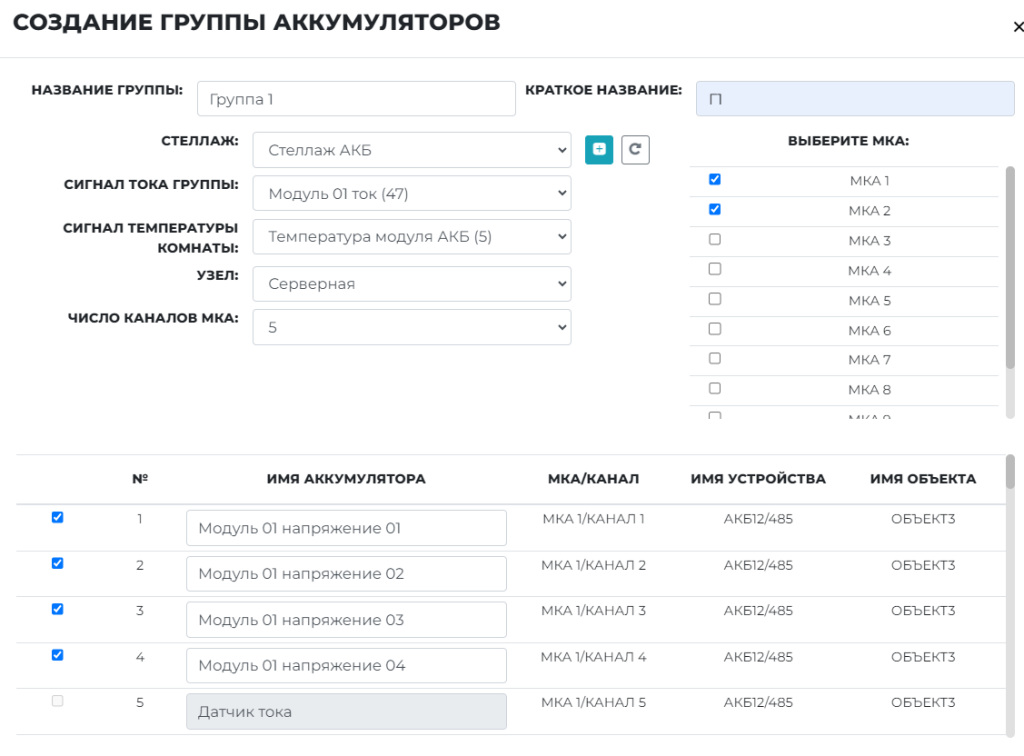

Рис.11. Окно создания группы аккумуляторов
После создания группы можно приступать к её размещению в стеллаже. В этом окне также можно редактировать группу и сам стеллаж.
Рис.12. Окно настройки размещения аккумуляторов в стеллаже
«Диспетчер»
В роли «Диспетчер» пользователь просматривает данные с внесенных в систему аккумуляторов по группам и аккумуляторам.
Обращаем ваше внимание, что время работы до полного разряда, значение уровня заряда и остаточная емкость аккумулятора доступны только в подсистеме «АКБ-Предиктивная аналитика».

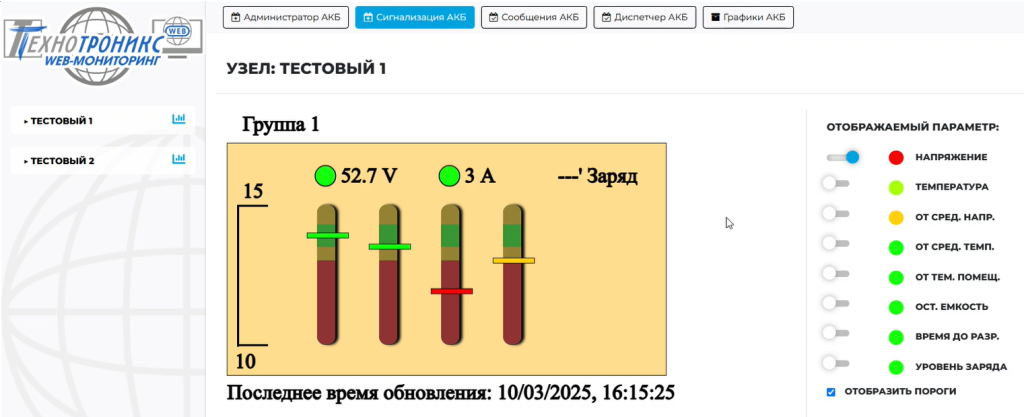

Рис.13. Интерфейс Диспетчера
Рис.14. Окно просмотра стеллажа по аккумуляторам
Рис.15. Окно просмотра групповых параметров
Диспетчеру также доступна вкладка «Просмотр данных в базе АКБ». Вкладка позволяет в виде графиков отслеживать историю записанных данных в базу AKBTransit для каждой группы аккумуляторов.
Рис.16. Вкладка «Просмотр данных АКБ»
Технические «фишки» подсистемы
Наименование устройств по шаблону. При введении большого количества аккумуляторов в систему есть возможность шаблонизировать наименования. Достаточно указать название до {N} и количество аккумуляторов, система сама проставит значения.

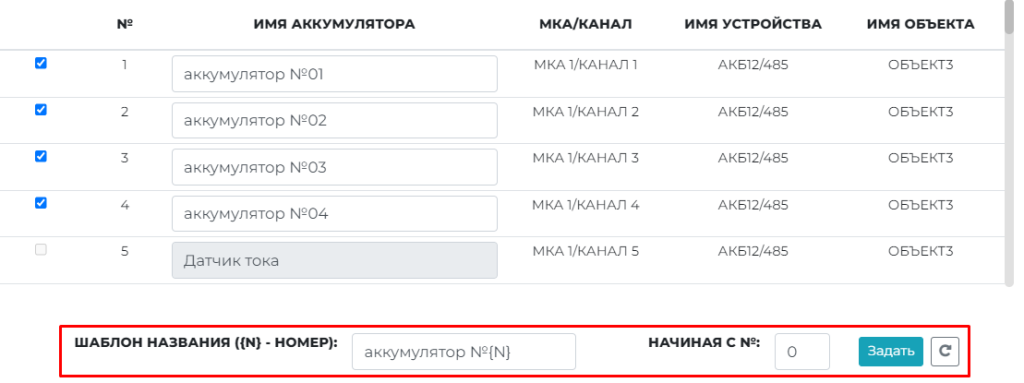

Рис.18. Наименование по шаблону
Защита от дублирования аккумуляторов в стеллажах. При размещении аккумуляторов в стеллажах система отслеживает, чтобы у каждого аккумулятора было свое индивидуальное расположение в стеллаже, без повторов.

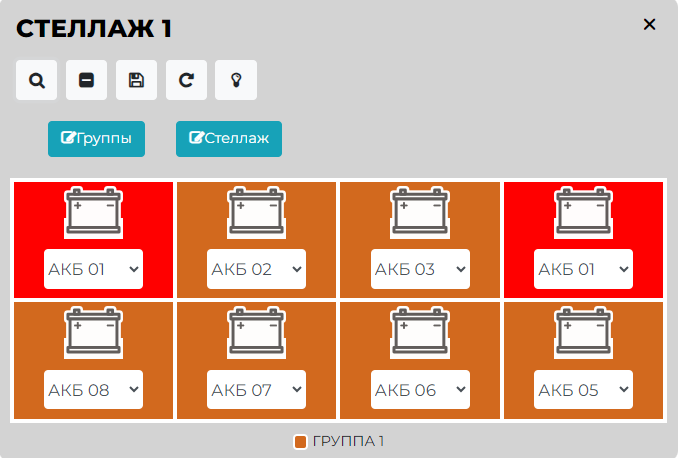

Рис.19. Стеллаж с дублирующимися аккумуляторами. Дубли подсвечены красным
Рис.20. Стеллаж без дублирующихся аккумуляторов

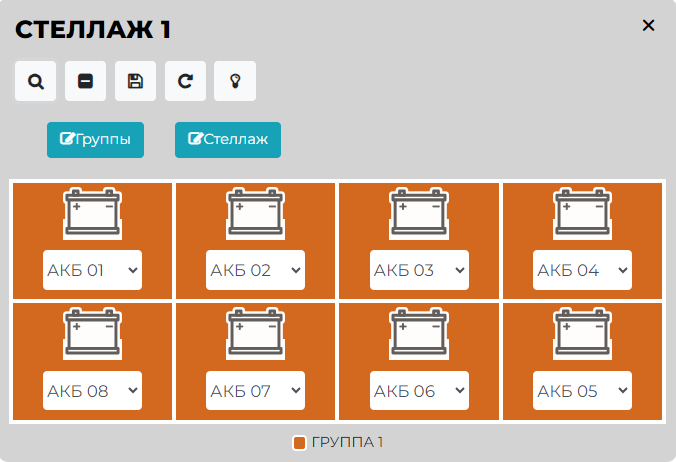

Сквозная нумерация аккумуляторов в стеллажах. При сквозной нумерации система как бы «переворачивает» ряд и нумерует его с другого конца. Это создано для удобства занесения в систему, так как сами аккумуляторы подключаются в ряды стеллажей последовательно именно таким образом.
Рис.21. Сквозная нумерация включена
Рис.22. Сквозная нумерация выключена
Преимущества подсистемы
Подсистема «АКБ-Мониторинг» имеет ряд преимуществ:
- Аппаратная и программная часть от одного производителя, а значит все особенности передачи данных и их отображения уже учтены нашими инженерами и программистами
- Решение универсально и масштабируется под объект. Подойдет как для небольшого количества аккумуляторов, так и для крупной системы резервного питания
- Возмжность гибкой настройки ПО для наиболее удобного и понятного мониторинга для диспетчеров
- Своевременное оповещение об отклонениях и внештатных ситуациях, без задержек
Главные выгоды использования подсистемы
- Возможность наблюдать за состоянием аккумуляторов 24/7 в режиме онлайн
- Уверенность в работоспособности аккумуляторов в случае необходимости перехода на резервное питание
- Экономия рабочего времени персонала на обслуживание и контроль объекта
- Снижение влияния человеческого фактора при контроле состояния объектов
