КУБ-IP
Компактный контроллер для решения однозадачных вопросов мониторинга различных параметров и учета ресурсов, имеющий в своем арсенале набор законченных IP-датчиков и узлов управления.

Контроллер КУБ-IP

КУБ-IP – компактный контроллер для решения однозадачных вопросов мониторинга различных параметров и учета ресурсов, имеющий в своем арсенале набор законченных IP-датчиков и узлов управления.

Функциональные возможности

  • Вход датчик температуры и влажности – контроль температуры и влажности в одной точке.
  • 2 многофункциональных программируемых порта
Порт контроллера КУБ-IP Функции № порта
1 2
Вход сухой контакт Подключение датчиков с выходом типа «сухой контакт» – датчик вскрытия двери, датчик задымления/пожара и др. + +
Вход измерения напряжения Подключение датчиков с выходом «по напряжению» – дополнительный датчик температуры и влажности и др. + +
Вход измерения сопротивления Подключение любого датчика с резистивным выходом + +
Вход счетчика импульсов Учет потребляемых ресурсов с импульсного выхода счетчика электроэнергии, воды и т.п. +
Вход датчика вибрации/удара Подключение датчика, реагирующего на вибрацию/удары +

  • Выход управления (совместно с блоком реле БР-1) – удаленная подача/ снятие питания с различного оборудования.

Варианты программной интеграции КУБ-IP

Контроллер КУБ-IP передает данные по каналу связи Ethernet. В качестве программного обеспечения, принимающего информацию от контроллера, может быть использовано:

  1. WEB-браузер
  2. Просмотр данных с контроллера КУБ-IP в пределах локальной сети или при наличии статического IP-адреса в сети Интернет осуществляется с помощью встроенного WEB-интерфейса. Установка программного обеспечения не требуется. Для просмотра данных нужно ввести в браузере IP-адрес контроллера.

  3. Облачный сервис мониторинга и учета ресурсов cloud.ttronics.ru.
  4. Рис. 1. Схема работы КУБ-IP с «Облачным» ПО cloud.ttronics.ru

    Рис. 1. Схема работы КУБ-IP с «Облачным» ПО cloud.ttronics.ru

    При работе с Интернет-сервисом доступны функции дистанционного снятия показаний с приборов учёта с импульсным выходом, мониторинг климатических параметров и управление по команде. Контроллер передает полученные данные на облачный сервис, после чего они становятся доступными для пользователя в личном кабинете. В данном случае не требуется приобретать специализированное программное обеспечение и обслуживать его, просмотр показаний и климатических значений через Интернет-сервис является бесплатным.

  5. ПО «Технотроникс.SQL»

  6. Рис. 1. Схема работы КУБ-IP с «Облачным» ПО cloud.ttronics.ru

    Рис. 2. Схема работы КУБ-IP с ПО «Технотроникс.SQL»

    В данном варианте приобретается и разворачивается ПО «Технотроникс.SQL». Контроллер передает полученные данные по каналу связи Ethernet на сервер. Информация с контроллера доступна для пользователя в клиентском ПО.

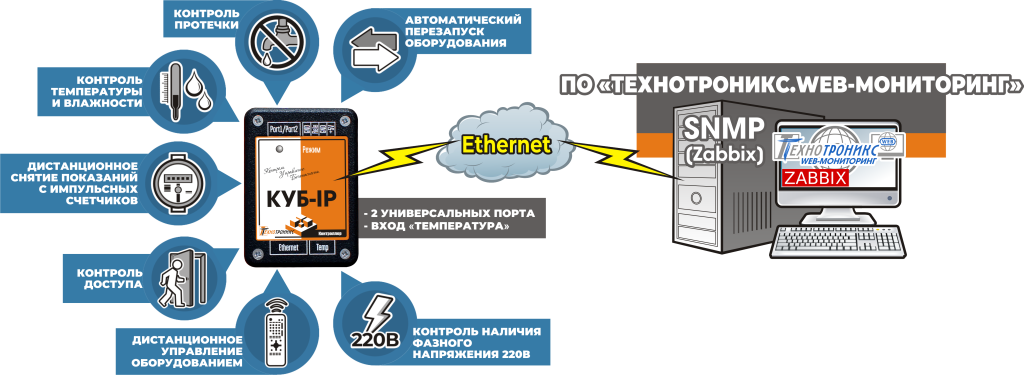

  7. Работа с программным обеспечением заказчика по протоколу SNMP
Напряжения питания, В 5
Потребляемая мощность, Вт 0,8
Измеряемая температура* От -70 до +120 Сº
Диапазон измеряемой относительной влажности*   От 0 до 100%
Максимальное удаление датчика температуры и влажности от прибора 5 м
Канал связи Ethernet
Диапазон рабочей температуры +5 до +40
Габариты, мм 80х50х35
Вес, не более, кг 0,2
Средний срок службы  Не менее 10 лет

Типовые решения на основе оборудования

  • Мониторинг ДГУ на базе контроллера КУБ-Пико/12

    Контроллер КУБ-Пико/12 – это недорогое решение для мониторинга дизель-генераторных установок. Он имеет 6 портов ввода-вывода, функционал которых настраивается по желанию Заказчика, и способен контролировать температуру, напряжение, уровень топлива и другие необходимые параметры.
