Система мониторинга и предиктивной аналитики АКБ

Система мониторинга и предиктивной аналитики промышленных аккумуляторов предназначена для контроля параметров аккумуляторных батарей в системах постоянного оперативного тока станций и подстанций, систем связи, резервных источников питания вычислительных центров и ЦОД (центров обработки данных), а также большинства промышленных систем, имеющих в своем составе аккумуляторные батареи.

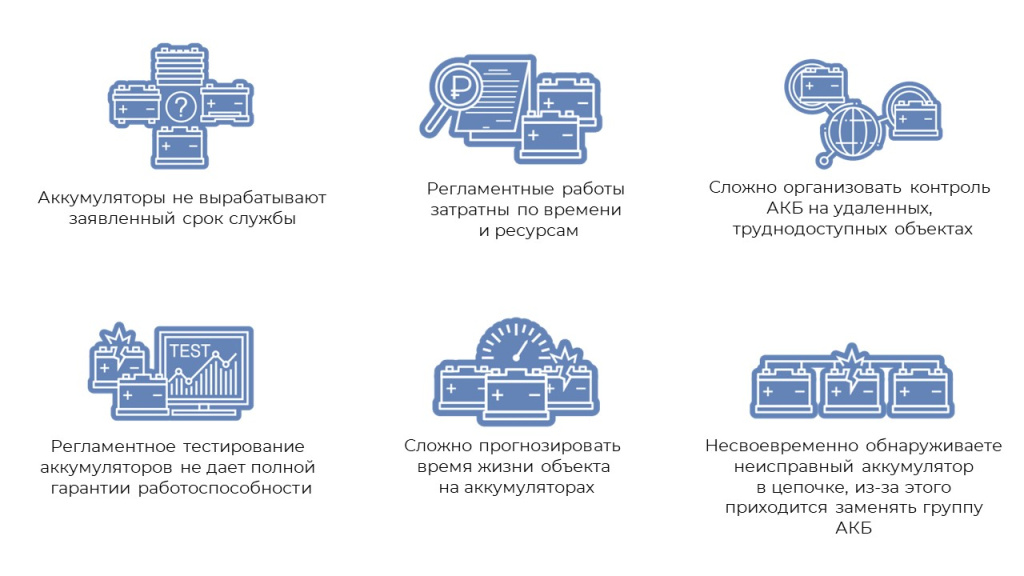

Система мониторинга АКБ необходима, если Вас беспокоят следующие проблемы:

Презентация Microsoft PowerPoint.jpg

Почему необходимо отслеживать работу аккумуляторов?

Работу аккумуляторов сложно прогнозировать, не имея данных о их состоянии в таких процессах, как:

  • Разряд аккумулятора;

  • Заряд аккумулятора;

  • Поддержания заряда (в буферном режиме).

К тому же на срок службы аккумуляторов влияют внешние факторы - условия и режим эксплуатации аккумуляторов. Сейчас зачастую этот вопрос решается проведением регламентных работ, когда производят тестовые разряды и заряды аккумуляторов в среднем один раз в год.

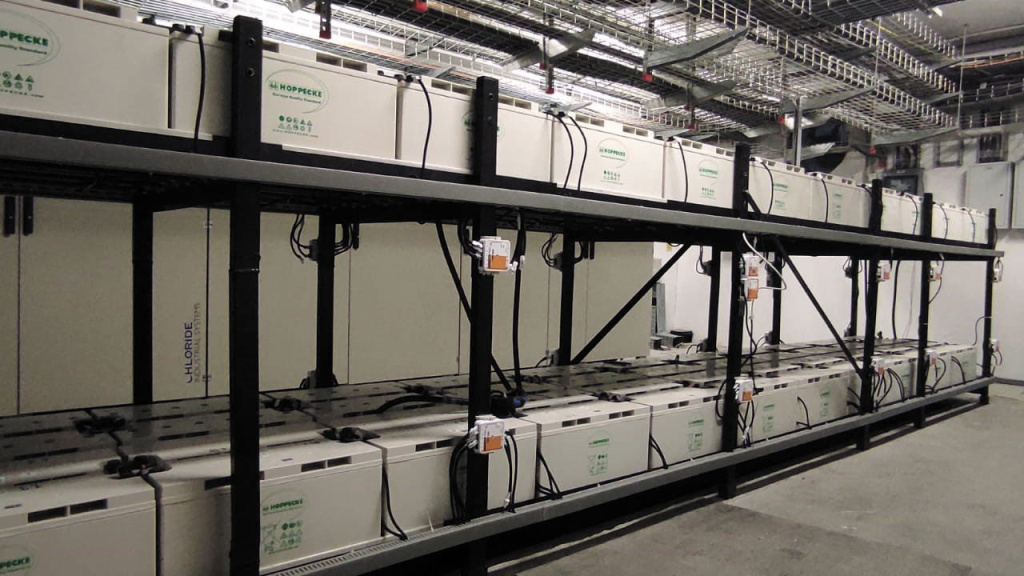

пример размещения мониторинга акб

Промышленные аккумуляторы как часть системы гарантированного электроснабжения на промышленном предприятии

Почему выбирают систему мониторинга от Технотроникс?


Адаптивность

Система универсальна к большинству типов и производителей аккумуляторов

Масштабирование

Система может контролировать любое количество аккумуляторов

каналы связи.png
2 канала связи

Подключить контроллер можно через каналы: Ethernet или RS485

Веб-интерфейс контроллера

Удобная настройка
и конфигурация контроллера

3 ПРОТОКОЛА.png
3 протокола передачи данных

Данные можно передавать как через Modbus TCP, Modbus RTU, так и через SNMP

Удобная пуско-наладка и настройка

За счет технических особенностей контроллера и модулей. В комплекте поставляются готовые кабельные сборки и проработаны переходники для удобства монтажа.


Полный функционал системы мониторинга и предиктивной аналитики АКБ

  • Мониторинг температуры помещения;
  • Мониторинг температуры аккумуляторов;
  • Мониторинг напряжения аккумуляторов;
  • Контроль общего напряжения в группе аккумуляторов;
  • Контроль тока заряда/разряда по группе аккумуляторов;
  • Мониторинг отклонения от средней температуры по группе аккумуляторов;
  • Мониторинг отклонения от среднего напряжжения по группе аккумуляторов;
  • Оценка остаточной емкости аккумулятора в режиме реального времени;
  • Прогнозирование времени до разряда аккумулятора;
  • Отображение текущего заряда аккумулятора в процентах.

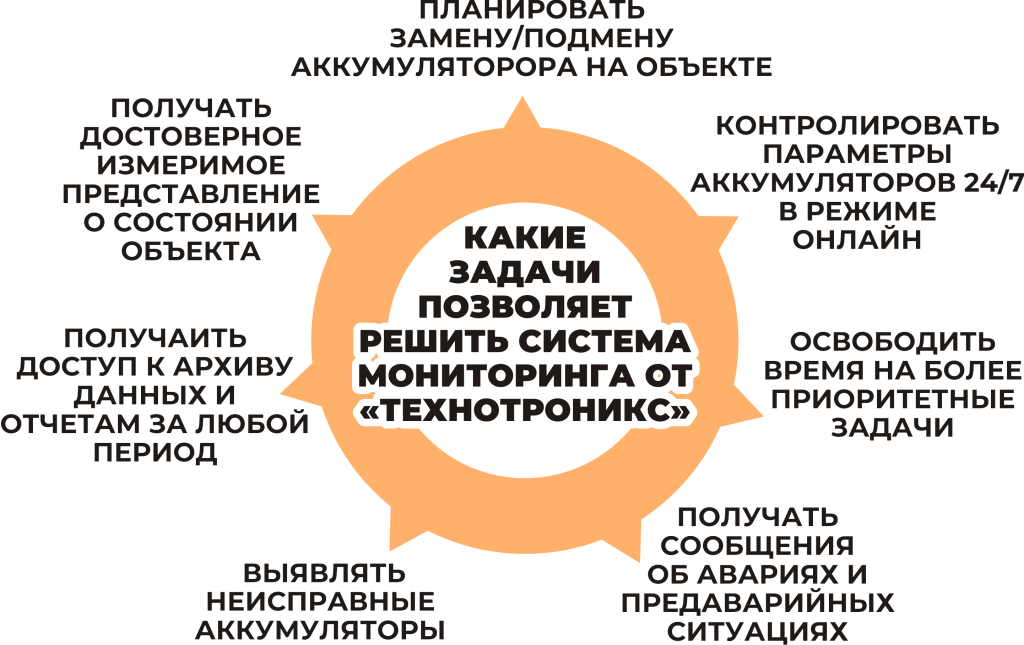

задачи системы мониторинга от Технотроникс.png



Состав системы мониторинга и предиктивной аналитики состоит из следующих частей:

Аппаратная часть

  • Модуль контроля аккумуляторов МКА4+
  • Контроллер АКБ-12/485
  • Контроллер АКБ-Мини
  • Датчики тока
  • Блок питания контроллера АКБ-12/485
Программная часть

Модуль контроля аккумуляторов МКА4+

внешний вид модуля МКА

Модуль МКА 4+ предназначен для измерения напряжения, температуры и тока. Подключается непосредственно к аккумуляторам.

К модулю МКА4+ можно подключить до 5-ти аккумуляторов, либо 4 аккумулятора и 1 датчик тока для измерения тока заряда/разряда в группе. Данные, полученные модулем МКА4+, передаются на контроллер АКБ-12/485, к которому можно подключить до 10-ти модулей МКА4+.

Контроллер АКБ-12/485

внешний вид контроллера АКБ-12/485

Контроллер АКБ-12/485 — контроллер, позволяющий принимать данные и затем передавать их напрямую в ПО по каналам связи Ethernet или RS-485.

Также позволяет просматривать состояние аккумуляторов в WEB-интерфейсе при настройке и в процессе эксплуатации без установки программного обеспечения.
С помощью одного контроллера АКБ-12/485 и 10 модулей МКА4+ возможен контроль 50 аккумуляторов.

Контроллер АКБ-Мини

акб-мини

Контроллер АКБ-Мини разработан специально для небольших систем гарантированного электропитания, состоящих из двух аккумуляторов.

АКБ-Мини подключается к аккумуляторам и контролирует ток, напряжение и температуру.


Как подключаются контроллеры (на примере контроллера АКБ-Мини):


Подключение аккумуляторов с ножевыми разъемами к ИБП.png


Подключение аккумуляторов с помощью перемычки между аккумуляторами.png

Программное обеспечение «Технотроникс.WEB-Мониторинг»

«Технотроникс.WEB-Мониторинг» это программное обеспечение для удобного мониторинга объектов, на которых стоит оборудование от «Технотроникс».

главная WEB-мониторинг.png

Единое окно объектов и данных


Построение графиков


Подсистема «АКБ-Мониторинг» и «АКБ-Предиктивная аналитика»

«АКБ-Мониторинг» является подсистемой для программного обеспечения «Технотроникс.WEB-Мониторинг». Создана специально для отслеживания и контроля за показателями аккумуляторных батарей на объекте. Подсистема имеет 2 роли: Администратор и Диспетчер.

Подсистема «АКБ-Предиктивная аналитика» для программного обеспечения «Технотроникс.WEB-Мониторинг» создана для оценки остаточной емкости аккумулятора в режиме реального времени и прогнозирования времени до его разряда, а также показывает текущий заряд аккумулятора в процентах. Подсистема работает вместе с подсистемой «АКБ-Мониторинг».
Frame 17.png

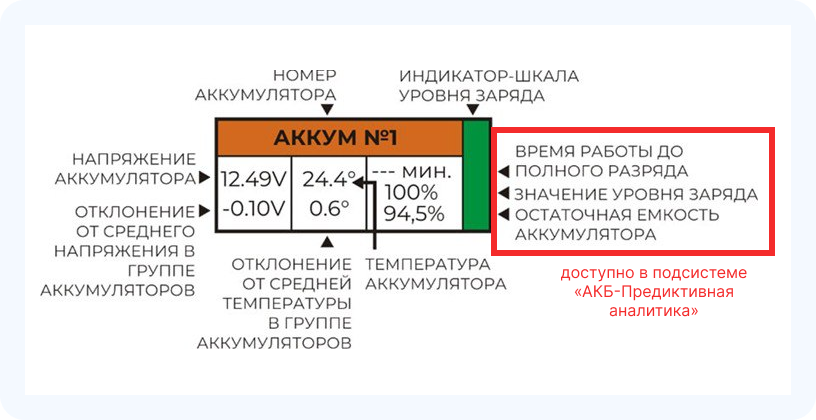

Какие параметры доступны в ПО

ПО Диспетчер 1.png

Окно просмотра стеллажа по аккумуляторам
