Мониторинг шкафов различного типа

Компания «Технотроникс» предлагает специализированные решения для комплексного мониторинга шкафов любого типа. Многолетний опыт, полученный при внедрении наших контроллеров как в небольшие шкафы, так и в крупные контейнеры, позволил разработать систему, которая отвечает всем требованиям данного типа объектов.

При подборе оборудования мы, в первую очередь, учитываем тип объекта: наша широкая линейка контроллеров позволяет подобрать решение, которое закроет все ваши задачи одним устройством. Также мы предоставляем несколько вариантов интеграции с программным обеспечением.

Какие задачи можно решать с помощью нашей системы?

Система мониторинга от «Технотроникс» состоит из контроллеров и ПО и покрывает самые разные задачи по мониторингу шкафов.

Оборудование для мониторинга

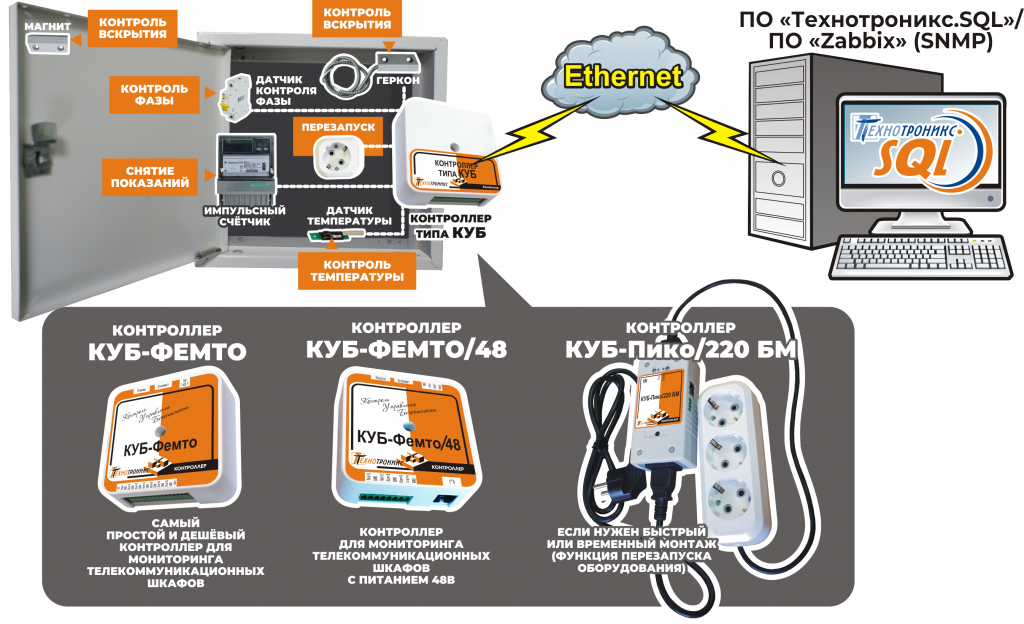

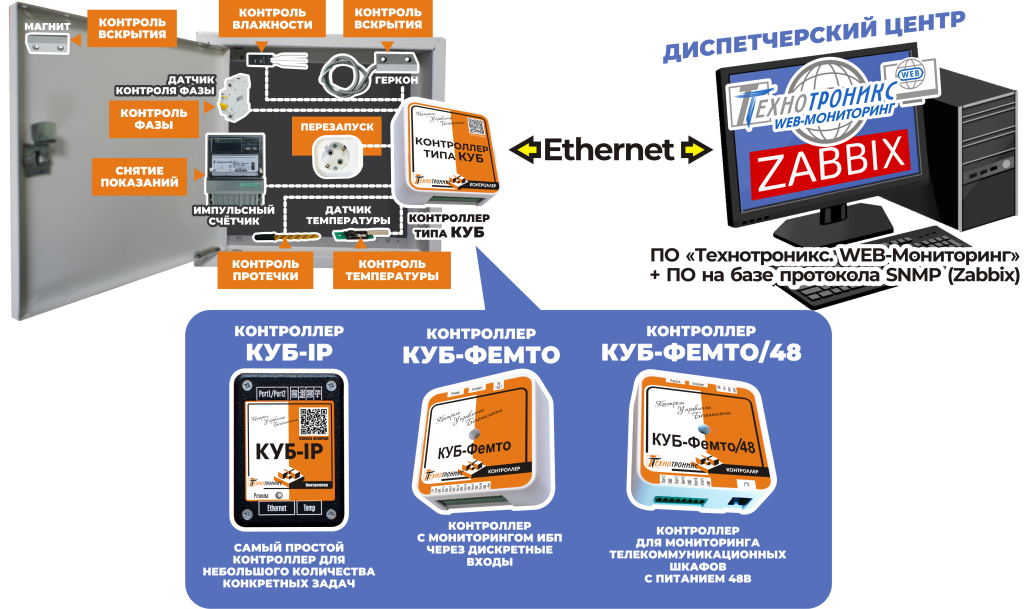

Контроллеры для небольших шкафов

В небольших шкафах, например шкафах дорожно-транспортной инфраструктуры или телекоммуникационных шкафах, в первую очередь актуальны функции контроля температуры и влажности, вскрытия, наличия питания и др.

Для решения таких задач мониторинга идеально подходят компактные, простые в монтаже и в то же время функциональные контроллеры.

Характеристика	КУБ-IP	КУБ-Фемто	КУБ-Фемто/48
Напряжение питания, В	5	5	9-90
Универсальные порты, кол-во	2	6	4
Выход управления, тип	Слаботочный (реле), 5 В	Слаботочный (NPN), 5 В	Полевой транзистор, 55 В
Отдельный вход для датчика температуры	да	да	да
В каких шкафах используется чаще всего	Телекоммуникационные	Телекоммуникационные	Телекоммуникационные
Канал связи	Ethernet	Ethernet	Ethernet
Протоколы передачи данных	ICMP, IP v4, TCP, UDP, DHCP, DNS, HTTP, SNTP, SNMP	ICMP, IP v4, TCP, UDP, DHCP, DNS, HTTP, SMTP, SNMP	ICMP, IP v4, TCP, UDP, DHCP, DNS, HTTP, SNTP, SNMP
Габариты, мм	70×50×35	78×78×26	78×78×26

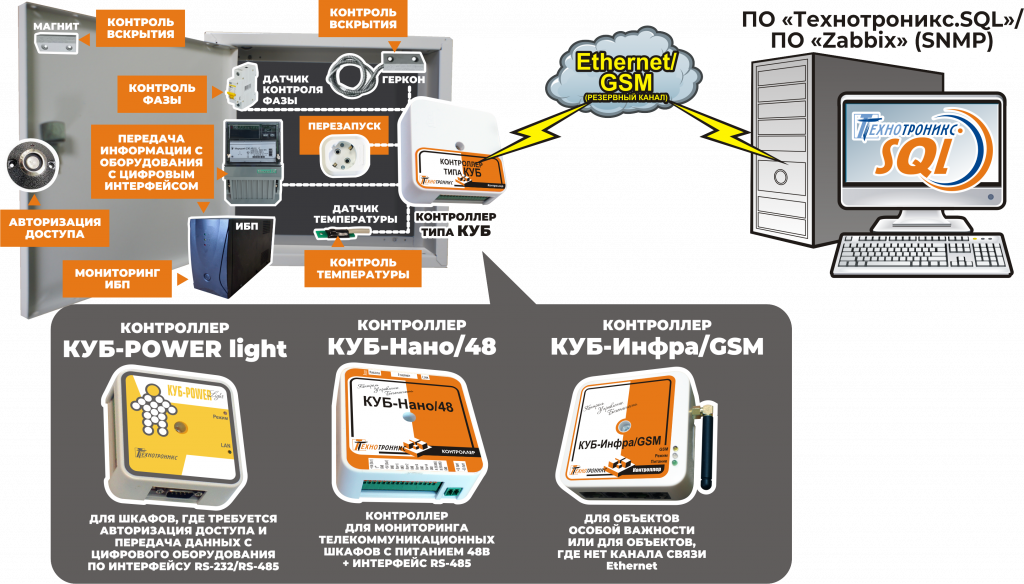

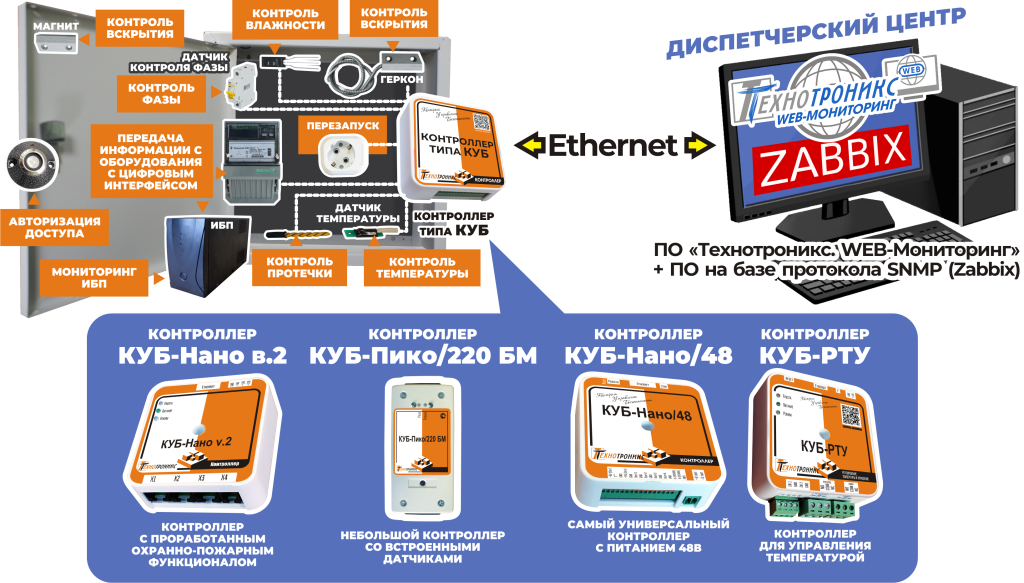

Контроллеры для шкафов с расширенным функционалом

Некоторые объекты требуют выхода за рамки базового мониторинга. Речь о шкафах, где, помимо контроля основных параметров, необходимы авторизация доступа для разграничения прав, интеграция с интеллектуальным оборудованием (ИБП, счетчики, АКБ) и удаленное управление оборудованием (например, постановка и снятие с охраны). Такие задачи характерны для объектов повышенной важности.

Характеристика	КУБ-Нано в.2	КУБ-Пико/220 БМ	КУБ-Нано/48	КУБ-РТУ
Напряжение питания, В	12	100-250	9-90	12
Универсальные порты, кол-во	6	2	4	2
Выходы управления, кол-во	4 от универсальных портов	1 от реле (+2 от универсальных портов)	4 от универсальных портов	2 от реле (+2 от универсальных портов)
Отдельный вход для датчика температуры	да	встроен	да	да
В каких шкафах используется чаще всего	Шкафы дорожной инфраструктуры	Теле-коммуникационные	Теле-коммуникационные	Климатические
Особенность	Имеет специ-ализированный вход шлейфа охранно-пожарной сигнализации, порты RS-232 и RS-485	Простота монтажа - все датчики уже встроены в контроллер	Порты RS-232 и RS-485, опрос ИБП по протоколам Megatec и Voltronic, доп. дискретный вход	Встроенные программируемые реле можно настроить на разные функции
Канал связи	Ethernet	Ethernet	Ethernet	Ethernet
Протокол передачи данных	IP v4, ICMP, TCP, UDP, DHCP, HTTP, SNMP	SNMP	SNMP	ICMP, IP v4, TCP, UDP, DHCP, DNS, HTTP, SNMP
Габариты, мм	78×78×26	125×57×95	78×78×26	78×90×26

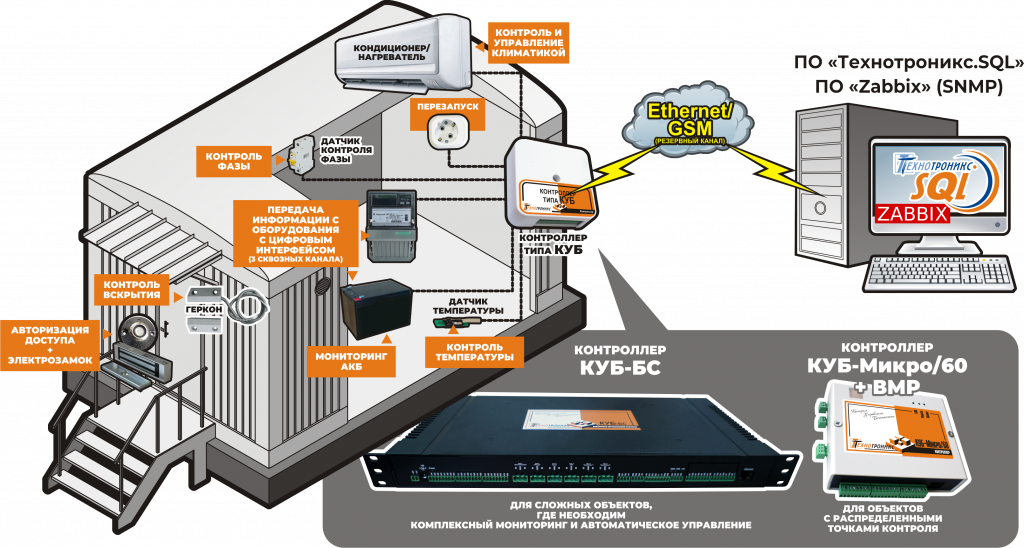

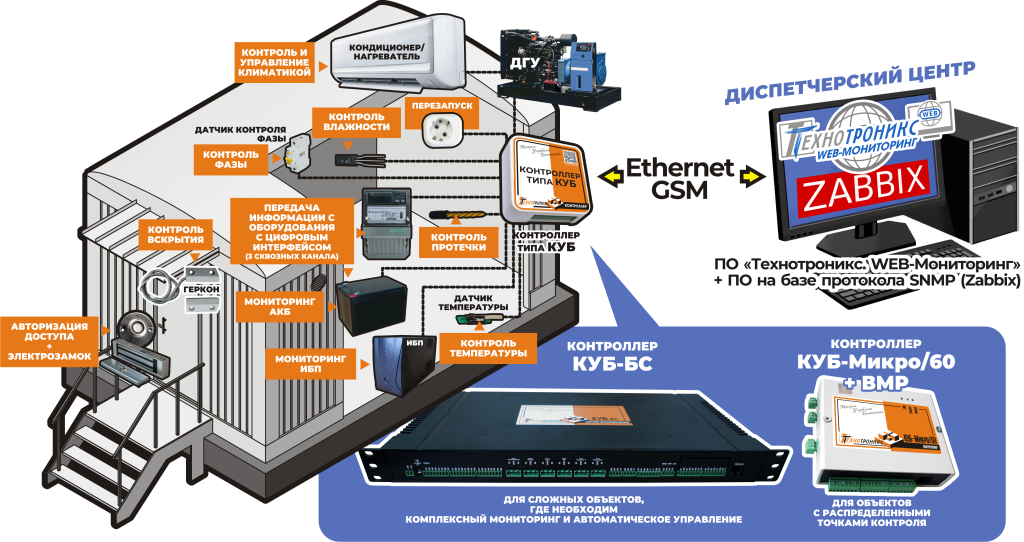

Контроллеры для контейнеров и климатических шкафов

Самыми сложными и требующими комплексного подхода в мониторинге являются крупные климатические шкафы и контейнеры. Здесь, помимо всех описанных в предыдущих блоках функций мониторинга, не обойтись без дистанционного управления климатическим оборудованием и наличия резервного канала связи GSM (в случае отсутствия проводного Ethernet).

Характеристика	КУБ-Микро/60	КУБ-БС
Напряжение питания, В	12, 36..72	15, 18…36, 36…72
В каких шкафах используется чаще всего	Электрические подстанции, телекоммуникационные контейнеры, распределительные шкафы	Крупные климатические шкафы и контейнеры, серверные шкафы
Особенность	Есть возможность подключения до 13 ВМР. К одному ВМР можно подключить: 8СК485 (8 дискретных входов) ДВТ485 (1 датчик температуры и 1 датчик влажности или 2 датчика температуры) ЭПУ485 в.3 (контроль работы электропреобразовательной установки)	выполнен в 19-ти дюймовом корпусе высотой 1 юнит управление климатическим оборудованием поэлементный мониторинг АКБ
Канал связи	Ethernet	Ethernet, GSM
Протокол передачи данных	IP v4, ICMP, TCP, UDP, DHCP, HTTP, SNMP	HTTP, ICMP, UDP, TCP, IP v4, SNMP
Габариты, мм	140×110×35	480×203×43

Просмотр данных в программном обеспечении

Мы предлагаем несколько вариантов программной интеграции.

1. Программное обеспечение «Технотроникс.WEB-Мониторинг». Программный комплекс предназначен для сбора, обработки и отображения информации о состоянии объектов мониторинга в удобном и наглядном виде: графиках, отчетах и уведомлениях. Также ПО позволяет организовать рабочее пространство диспетчера с автоматизированным управлением.

2. Передача данных по протоколу SNMP. Большинство контроллеров поддерживают протоколы SNMPv1 и v2c и могут передавать данные в стороннее ПО по этому протоколу (Например, «Zabbix»).

С какими проблемами можно столкнуться при эксплуатации шкафов?

Ненадежное электропитание, ведущее к незапланированным простоям оборудования
Критические температуры — перегрев и переохлаждение, вызывающие сбои и сокращающие срок службы вашего оборудования
Неблагоприятные внешние воздействия, такие как повышенная влажность, запыленность или риск вандализма
Внезапные отказы оборудования, причину которых сложно оперативно диагностировать
Внезапные отказы из-за отсутствия контроля, что приводит к дорогостоящему ремонту и простоям

Какие проекты по мониторингу шкафов мы уже реализовали?

Кейс: Мониторинг шкафов городской системы видеонаблюдения

КУБ-Нано/48 совместно с датчиками тока и вскрытия установлен в 55-ти дорожно-климатических шкафах городской системы видеонаблюдения для обеспечения круглосуточного мониторинга.

Реализованы следующие функции:

Контроль тока заряда/разряда АКБ
Контроль напряжения АКБ
Контроль вскрытия

Кейс: Контроль узлов доступа в крупной энергетической компании

Также в 2022 году контроллер КУБ-Нано/48 был установлен в 67 телекоммуникационных шкафах на подстанциях крупной электросетевой компании.

Реализованы следующие функции:

Контроль тока заряда/разряда АКБ
Контроль напряжения АКБ
Контроль вскрытия
Контроль температуры

Кейс: Мониторинг климатических шкафов в санатории Алтайского края

В 2023 году наши контроллеры КУБ-Фемто обеспечили мониторинг всех климатических шкафов в курортном городке.

Реализованы следующие функции:

Контроль видеонаблюдения
Контроль вскрытия шкафа
Контроль температуры

Отзывы о сотрудничестве по мониторингу шкафов

АО «Интеркросс»

Компанией «Технотроникс» были произведены более 13000 контроллеров для мониторинга шкафов, из них более 10000 были отгружены одной партией в первые 3 месяца. Производство и отгрузка контроллеров осуществлялись без задержек. К качеству продукции нареканий нет.

ГБУ Самарской области «РТЦ»

На данный момент смонтировано оборудование в 37 телекоммуникационных шкафах. Внедренное решение позволило обеспечить связь между объектами социальной инфраструктуры Самарской области. При помощи данной системы имеется возможность определения причины неисправности телекоммуникационного оборудования: перегрев, скачки напряжения или постороннее вмешательство.

Почему именно мы?

шкафы - техподдержка.png

Осуществляем техническую поддержку на всех этапах

шкафы - разработка.png

Как разработчики можем доработать оборудование и ПО под ваши задачи

шкафы - производство.png

Имеем собственную производственную площадку, поставим любой объем в нужные сроки

шкафы - простая настройка.png

Большинство контроллеров имеют встроенный WEB-интерфейс для быстрой настройки и ввода объекта в эксплуатацию

шкафы - брендирование.png

Полностью разрабатываем и выпускаем продукцию под вашим брендом

шкафы - сервисное обслуживание.png

Гарантия на оборудование 2 года при среднем сроке службы изделий более 5 лет
