КУБ-Нано в.2

Контроллер отличается многозадачностью и функциональной гибкостью. Его возможности особенно востребованы для реализации охранно-пожарных функций на объекте.

Цена: 18 266,27 руб.

Описание
Характеристики
Документы

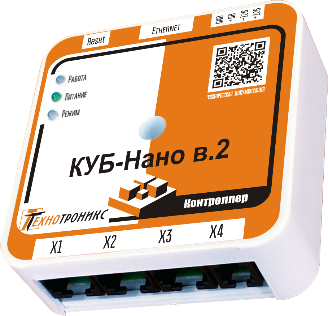

Контроллер КУБ-Нано в.2

Контроллер КУБ-Нано в.2 использует канал Ethernet для передачи данных в программное обеспечение. Устройство сочетает в себе многозадачность и функциональную гибкость. Оно оснащено 6 программируемыми портами, а также входом двухпроводного шлейфа для подключения совместимых охранных или пожарных датчиков.

Контроллер включен в Реестр российской промышленной продукции и Единый реестр российской радиоэлектронной продукции под №10603836

Функциональные возможности

КУБ-Нано в.2 можно применять и как комплексный прибор, и как устройство для решения одной-двух задач.

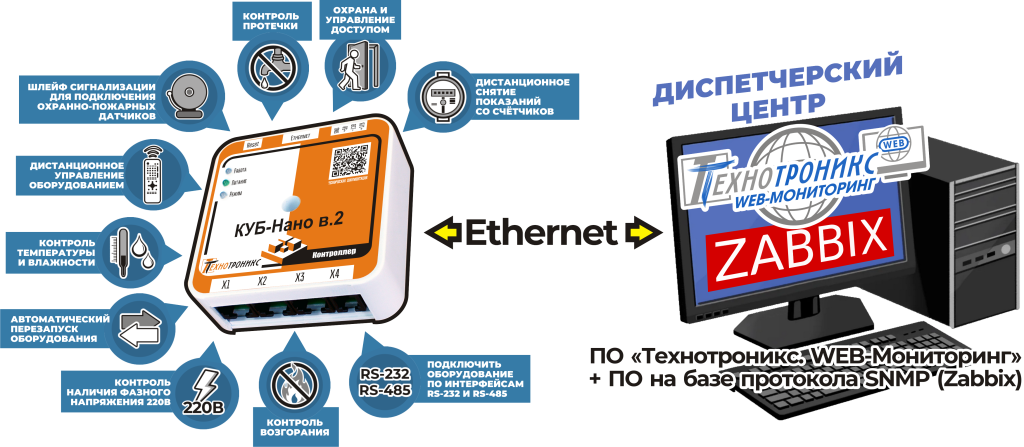

Рис. 1 Функциональные возможности КУБ-Нано в.2

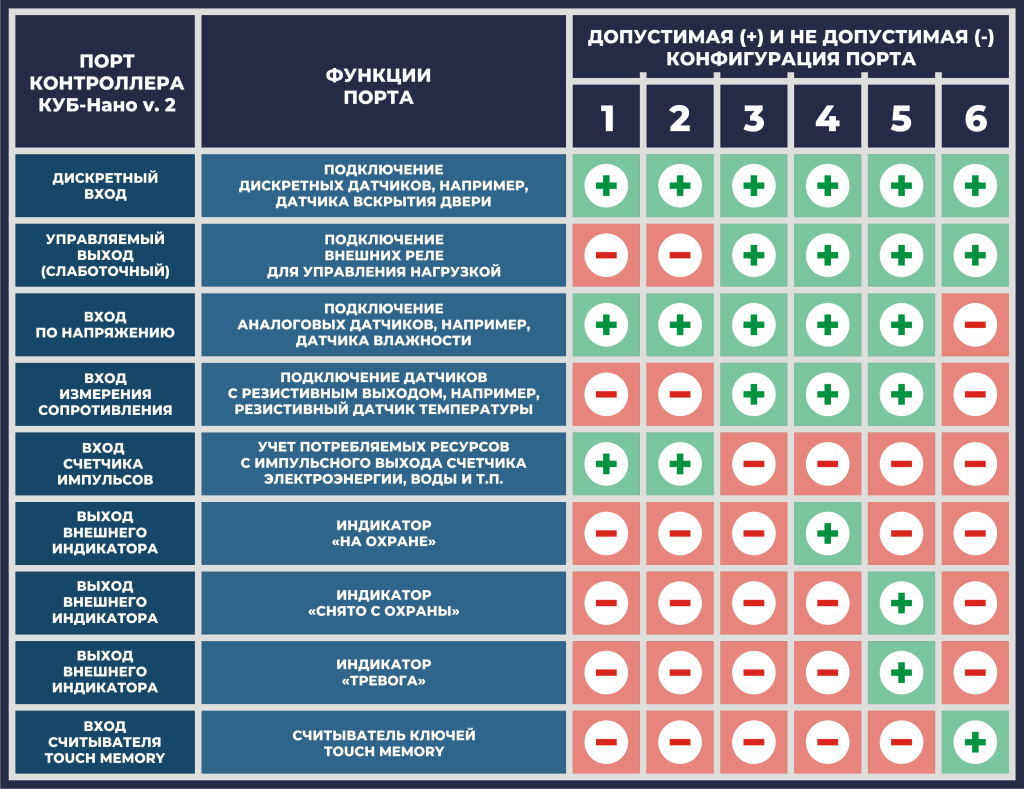

Рис. 2 Варианты функций программируемых портов

Технические особенности контроллера КУБ-Нано в.2

Специальный вход двухпроводного шлейфа для подключения охранных или пожарных датчиков. Постановка/снятие объекта с охраны, контроль вскрытия двери, управление электрозамком.
Возможность трансляции данных по интерфейсам RS-232 или RS-485. Подключение различных утройств по RS-232 или RS-485.
Выход звуковой индикации. Возможно подключение звукового излучателя или перезапуск оборудования по команде ping.

Какие устройства можно подключить дополнительно?

Как можно просматривать данные с контроллера?

Контроллер КУБ-Нано в.2 передаёт данные в Диспетчерский Центр по каналу связи Ethernet. В качестве программного обеспечения, принимающего информацию от контроллеров, может быть использовано:

1. WEB-интерфейс устройства. Просмотр данных с контроллера КУБ-Нано в.2 в пределах локальной сети или при наличии статического IP-адреса в сети Интернет осуществляется с помощью встроенного WEB-интерфейса. Установка программного обеспечения не требуется. Для просмотра данных нужно ввести в браузере IP-адрес контроллера.

2. ПО «Технотроникс.WEB-Мониторинг». Программный комплекс предназначен для сбора, обработки и отображения информации о состоянии объектов мониторинга. Позволяет организовать АРМ диспетчера.

Рис. 3 Главная страница ПО «Технотроникс.WEB-Мониторинг»

Рис. 4 Пример построения графика значений температуры

3. Программное обеспечение заказчика по протоколу SNMP. Контроллер поддерживает работу через SNMPv1 и SNMPv2c. Настройка также осуществляется через web-интерфейс контроллера.

КУБ-Нано в.2 в действии

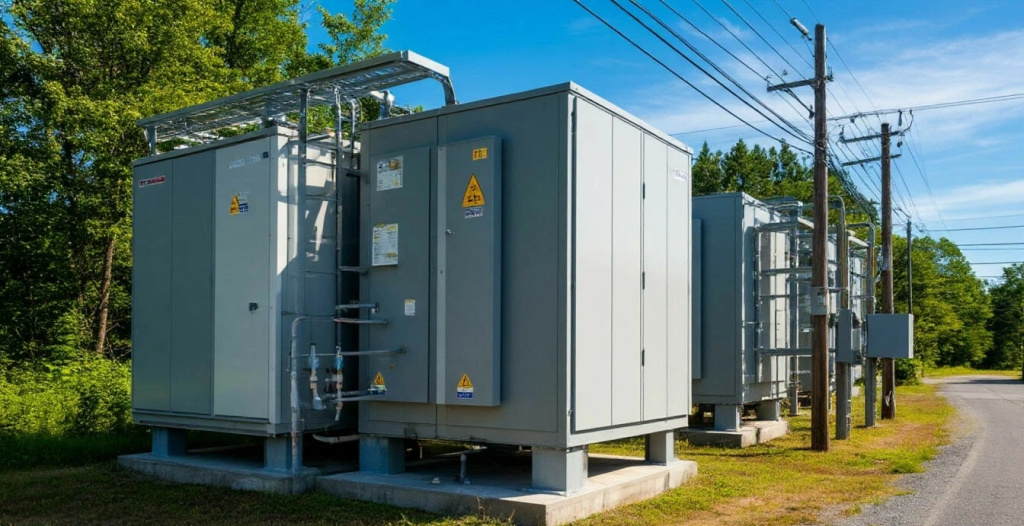

Кейс: КУБ-Нано в.2 для охраны небольших контейнеров

В 2023 году мы установили наш контроллер в 8 контейнерах и небольших помещениях. Необходимо было решить задачи охраны, авторизации доступа и контроля пожарной сигнализации. Также к контроллеру были добавлены ЧИП-считыватель, охранный и пожарный извещатели и датчик протечки воды.

Отзывы клиентов

АО «Тывасвязьинформ»

С 2020 года компания АО «Тывасвязьинформ» эксплуатирует систему мониторинга на базе КУБ-Нано в.2 от «Технотроникс». Оборудование установлено на необслуживаемых объектах связи в труднодоступных местах, что ранее затрудняло контроль за ними. Теперь мы контролируем объекты онлайн. Было закуплено 66 комплектов оборудования. За время эксплуатации система мониторинга показала себя с наилучшей стороны. Проблем с установкой оборудования и настройкой ПО не возникло. Будем продолжать сотрудничать с вашей компанией.

Как начать с нами работать?

Мы готовы помочь подобрать оборудование, которое лучше всего справится с вашими задачами. А так же расскажем о возможностях нашего программного обеспечения. Для этого заполните форму по кнопке и мы вам ответим в ближайшее время.

Мы работаем напрямую и через посредников.

Позвоните нам по телефону +7 (342) 256-60-05
Или напишите на почту: manager@ttronics.ru.

Таблица 1. Технические характеристики

№	Характеристика	Значение
Питание:
1.	Напряжение (Uпит)	постоянное, 12 В ±15%
2.	Максимальная потребляемая мощность изделия	1.5 Вт
3.	Разъем	съемный винтовой клеммник 15EDGK-3.5-04P
Ethernet интерфейс:
4.	Количество портов	1
5.	Стандарт физического канала	10Base-T (IEEE 802.3i)
6.	Основные параметры	10 Mbps, auto MDI/MDIX* (* работает с любым стандартным сетевым кабелем: обычным или кроссоверным)
7.	Требования к скорости передачи данных канала	не менее 32 кбит/с
8.	Разъем	8P8C «RJ-45»
Программное обеспечение:
9.	Основные сетевые протоколы	IP v4, ICMP, TCP, UDP, DHCP, HTTP, SNMP
10.	Инструменты настройки	WEB-интерфейс
11.	Инструменты мониторинга	ПО «Технотроникс.WEB-Мониторинг», SNMP
12.	Инструменты управления	ПО «Технотроникс.WEB-Мониторинг», SNMP, WEB-интерфейс

Таблица 2. Варианты функций программируемых портов

Функция	Наименование в веб-интерфейсе	№ порта
Функция	Наименование в веб-интерфейсе	1	2	3	4	5	6
Вход сухой контакт	Дискретный	+	+	+	+	+	+
Выход управления слаботочный	Управление реле	-	-	+	+	+	+
Вход измерения напряжения	Напряжение	+	+	+	+	+	-
Вход измерения сопротивления	Сопротивление	-	-	+	+	+	-
Вход счетчика импульсов	Счетчик импульсов	+	+	-	-	-	-
Выход внешнего индикатора...	Инд. «на охране»	-	-	-	+	-	-
Выход внешнего индикатора...	Инд. «снято с охраны»	-	-	-	-	+	-
Выход внешнего индикатора...	Инд. «тревога»	-	-	-	-	+	-
Вход считывателя Touch Memory	Считыватель	-	-	-	-	-	+

Таблица 3. Локальные порты изделия

№	Порт	Назначение
1.	TCP 80	WEB-интерфейс. Порт можно изменить
2.	TCP 10001	Обмен данными с ПО «Технотроникс.WEB-Мониторинг». Порт можно изменить
3.	TCP 10010	Канал передачи данных преобразователя интерфейсов. Порт можно изменить
4.	UDP 30303	Работа с утилитой «pic-search», которая ищет IP изделия в сети
5.	UDP 161	Запросы SNMP
6.	UDP 69	Переход в режим обновления прошивки

Таблица 4. Условия эксплуатации

Параметр	Значение
Температура,°С	от +5 до +40°C
Влажность воздуха, %	от 5 до 95% (без конденсата)
Наработка на отказ	не менее 50 тыс. часов
Средний срок службы	не менее 10 лет

Руководство по эксплуатации КУБ-Нано в.2 - 1.8.pdf (скачать)
