КУБ-Пико/220 БМ

Контроллер со встроенными в корпус различными датчиками, выходом управления оборудованием и управляемыми розетками. Предназначен для мониторинга объектов по каналу связи Ethernet.

Описание
Характеристики
Документы

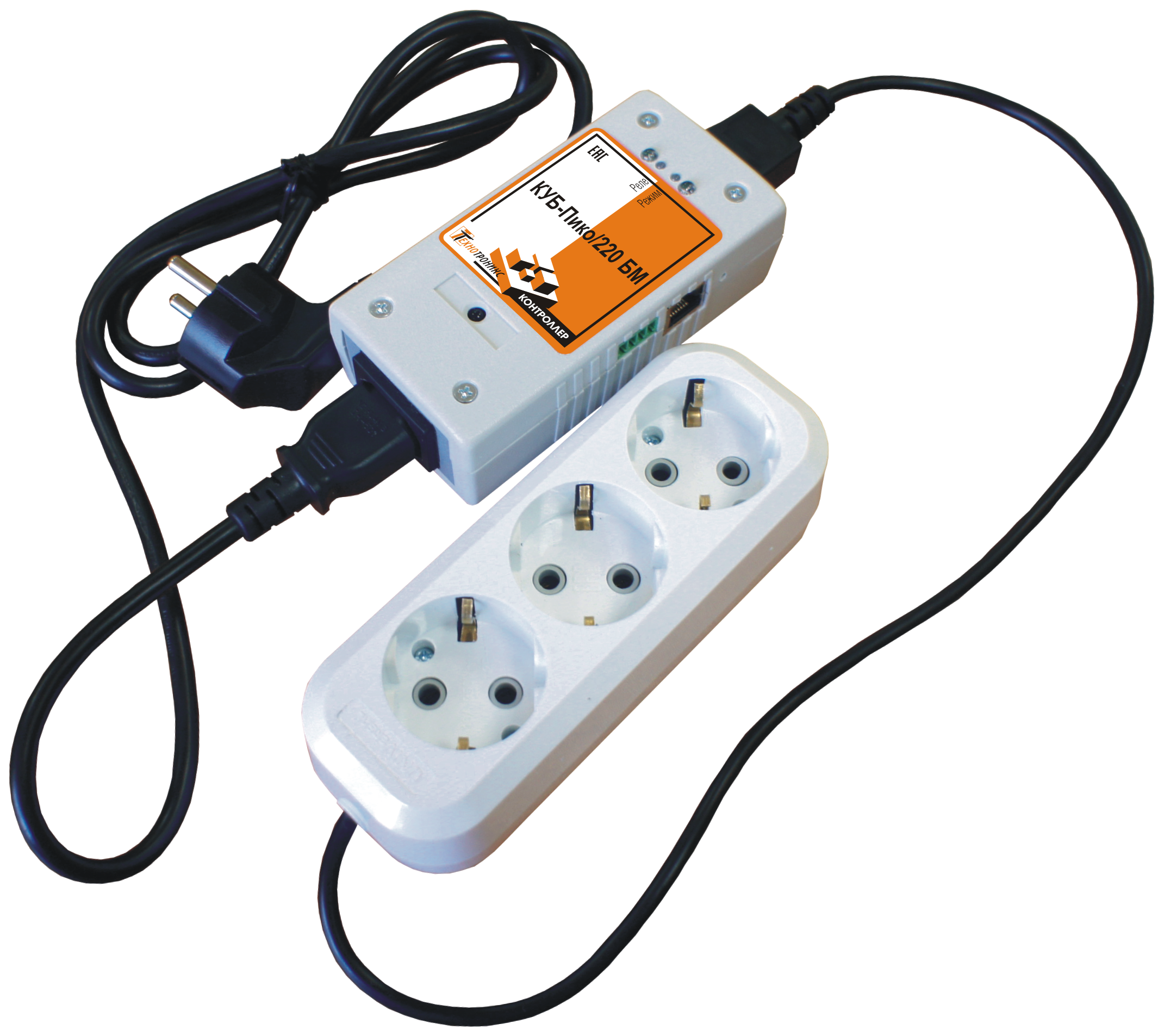

КОНТРОЛЛЕР КУБ-ПИКО/220 БМ

Контроллер КУБ-Пико/220 БМ оснащен 2 универсальными входами, а также функцией управления питанием внешнего оборудования. Главная особенность – простота монтажа за счет того, что все датчики уже встроены в контроллер. Диапазон напряжения питания – 100-250 В. Контроллер выполнен в конструктиве удлинителя, что обеспечивает прямое управление питанием подключенного оборудования и позволяет выполнять его удалённую перезагрузку путем цикла включения/выключения.

Контроллер включен в Реестр российской промышленной продукции и Единый реестр российской радиоэлектронной продукции под №10664450

Функциональные возможности контроллера

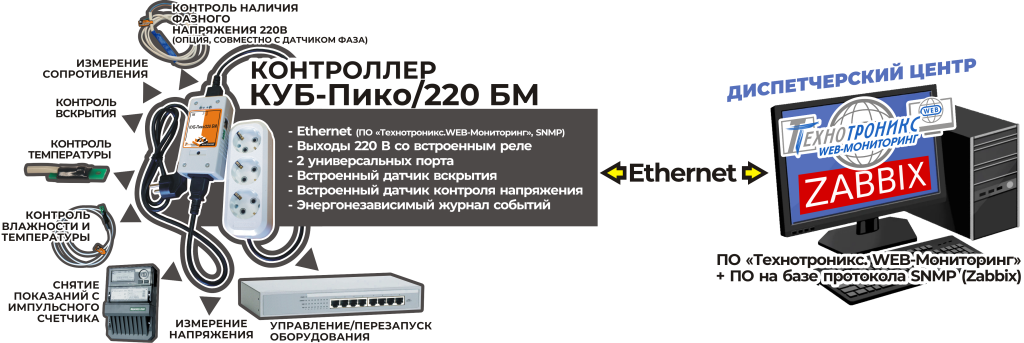

Рис. 1 Функциональные возможности контроллера КУБ-Пико/220 БМ

Контроллер имеет 2 многофункциональных порта ввода-вывода, которые могут быть настроены как:

Дискретный порт
Измерение напряжения
Датчик температуры
Датчик влажности
Счетчик импульсов
Измерение сопротивления
Управление нагрузкой

Какие устройства можно подключить дополнительно?

Датчик температуры. Обеспечивает измерение температуры в одной точке, подключается на специализированный вход.
Кабель ДВТ. Обеспечивает измерение влажности и температуры в одной точке, подключается на дискретный вход.

Как можно просматривать информацию с контроллера?

В качестве программного обеспечения, принимающего информацию от контроллера, может быть использовано:

1. WEB-интерфейс

Просмотр данных с контроллера в пределах локальной сети или при наличии статического IP-адреса в сети Интернет осуществляется с помощью встроенного WEB-интерфейса. Установка программного обеспечения не требуется. Для просмотра данных нужно ввести в браузере IP-адрес контроллер.

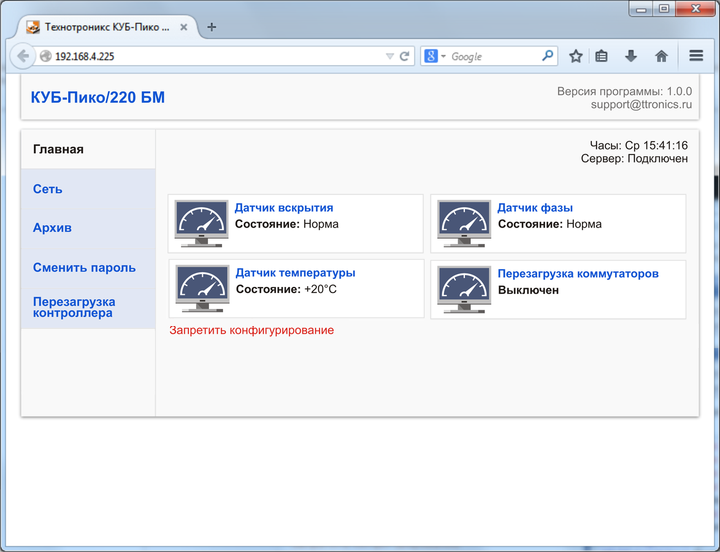

Рис. 2 WEB-интерфейс контроллера КУБ-Пико/220 БМ

2. ПО «Технотроникс.WEB-Мониторинг»

Программный комплекс предназначен для сбора, обработки и отображения информации о состоянии объектов мониторинга, а также позволяет организовать АРМ диспетчера.

Рис. 3 Главная страница ПО «Технотроникс.WEB-Мониторинг»

Рис. 4 Пример построения графика значений температуры

3. Стороннее ПО

Устройство поддерживает передачу данных в ПО, работающее по протоколам SNMPv1 и v2c (например, «Zabbix»).

КУБ-Пико/220 БМ в действии

Кейс: Контроль работы умных домофонов

Наш контроллер КУБ-Пико/220 БМ был установлен в коммуникационных шкафах для контроля работоспособности умных домофонов во Владивостоке.

Реализованы следующие функции:

Перезапуск зависающего оборудования
Контроль вскрытия шкафа
Контроль температуры

Отзывы клиентов

Государственное бюджетное учреждение «Центр технической инвентаризации и кадастровой оценки Пермского края»

Наше сотрудничество с ООО «Технотроникс» началось в 2024 году – тогда мы приобрели 10 контроллеров КУБ-Пико/220. Приняв во внимание качество, надежность и удобство эксплуатации устройств, в январе 2017 года нами было еще заказно у ООО «Технотроникс» 2 контроллера – на этот раз КУБ-Пико/220 БМ. Благодарим сотрудников вашей компании за внимательное отношение к клиентам, оперативность, соблюдение сроков поставки и, самое главное, за профессионализм в решении поставленных задач. В будущем мы будем продолжать сотрудничество.

Как начать с нами работать?

Мы готовы помочь подобрать оборудование, которое лучше всего справится с вашими задачами. А так же расскажем о возможностях нашего программного обеспечения. Для этого заполните форму по кнопке и мы вам ответим в ближайшее время.

Мы работаем напрямую и через посредников.

Позвоните нам по телефону +7 (342) 256-60-05
Или напишите на почту: manager@ttronics.ru.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр	Значение
Напряжение питания, В	100-250
Потребляемая мощность, не более, Вт	0,8
Канал связи	Ethernet 10 Мбит

Максимальный коммутируемый ток управляемой розетки, А	8
Количество универсальных портов	2
Максимальная длина шлейфа с датчиком, м	30
Максимальное сопротивление шлейфа, Ом	100
Напряжение в шлейфе, В	3,3

Рабочие температуры, °C	+5...+40
Относительная влажность воздуха, %	до 98
Атмосферное давление, мм.рт.ст.	от 430 до 800
Средний срок службы	Не менее 10 лет
Наработка на отказ, ч	Не менее 50000
Габаритные размеры, не более, мм	125х57х95
Масса, не более, кг	0,2

Руководство по эксплуатации КУБ-Пико-220 БМ - ред.2.1.pdf (скачать)
