Контроллер КУБ-Мини
КУБ-Мини предназначен для охраны, мониторинга, учёта ресурсов и управления оборудованием на особо важных объектах связи и там, где требуется источник резервного питания. Основной канал связи - Ethernet, резервный – GSM).

Контроллер КУБ-Мини

Контроллер КУБ-Мини предназначен для мониторинга особо важных объектов связи, так как имеет 2 канала связи: основной (Ethernet) и резервный (GSM). Резервный канал связи автоматически активируется при пропадании основного и передаёт аварийные сигналы в Диспетчерский Центр (ДЦ). Таким образом, резервирование канала связи увеличивает надёжность системы безопасности объекта.

Кроме того, КУБ-Мини имеет резервный источник питания, который обеспечивает бесперебойную работу устройства в течение нескольких часов в случае пропадания питания.

Функциональные возможности

  • Вход «Счётчик» - снятие показаний с импульсного выхода счётчика электроэнергии.

  • Вход «Вибрация» - подключение датчика фиксации удара.

  • 2 входа «Пожар» - подключение пожарных извещателей.

  • Вход «Температура» - подключение датчика температуры.

  • 4 универсальных порта, которые могут быть настроены как:

Порты контроллера КУБ-Мини Функции порта Допустимая (+) и не допустимая (-) конфигурация порта
Порт 1 Порт 2 Порт 3 Порт 4
Дискретный порт Подключение датчика вскрытия двери, датчика задымленияпожара, протечки и др. + + + +
Измерение напряжения Измерение температуры, влажности, напряжения на выходе аккумулятора - - + +
Счётчик импульсов Учёт потребляемых ресурсов (электроэнергии, воды, тепла) + + + +
Управление нагрузкой Включение/выключение/перезагрузка оборудования + + + +
Вход «Протечка» Подключение датчика протечки - - + -
  • Выход «Дистанционное управление» - управление различным оборудованием по команде из ДЦ (тип выхода - "открытый коллектор").

  • Выход «Управление» - управление различным оборудрванием какпо команде из ДЦ, так и в автоматическом режиме, например, перезапуск телекоммуникационного оборудования при зависании (тип выходы - "реле").

  • Порт RS232/RS485 «сквозной канал» - подключение интеллектуального оборудования:
    • приборов учёта электроэнергии, воды, тепла с интерфейсом RS485/RS232;
    • электропитающей установки;
    • фоторегистратора;
  • Порт RS485 – подключение внешних модулей расширения.
  • Внутренняя схема контроля наличия основного питания.

  • Опциональный источник резервного питания, обеспечивающий работу устройства в течение нескольких часов в случае пропадания основного питания.

  • Опциональный узел авторизации доступа, возможность снятия/постановки на охрану (устанавливается на корпусе).

  • Встроенный звуковой извещатель «постановка на охрану»/«снятие с охраны».

Дополнительно подключаемые устройства

  • Внешние модули расширения, подключаемые по RS485, - до 14 штук.

  • Фоторегистратор – получение фото с объекта.

  • IP-видеокамера (стыковка на уровне ПО).

  • Чип-считыватель.

  • Датчики типа «сухой контакт».

  • Переходный кабель «Фаза»/Переходный кабель «60В».

  • Чувствительный элемент "Затопление".

  • Датчик вибрации.

Дополнительные узлы питания
  • Конвертер напряжения DC/DC SD-15C-12.

  • Блок питания АС 220-Si-20-12-800.

Возможности, доступные из Диспетчерского Центра
  • Дистанционная перепрошивка - замена ПО штатного микроконтроллера устройств.

  • Дистанционная смена настроек устройства: пороги температуры, состояние счётчика, астрономическое время, IP-адрес и др.

  • «Журнал событий» (Syslog) - фиксация событий и времени их возникновения во внутренней памяти контроллера с передачей их в ДЦ по запросу.

Каналы связи

  • Основной - Ethernet.

  • Резервный - GSM (GPRS, CSD, SMS)

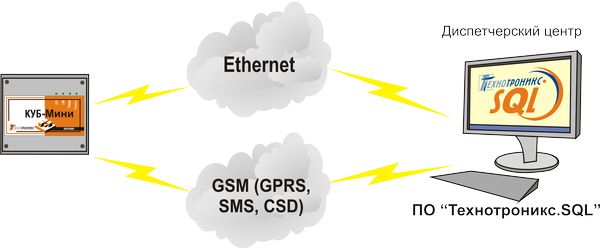

Рис. 2. Каналы связи КУБ-Мини с ДЦ

Технические характеристики
Корпус Пыле- брызгозащищённое исполнение со степенью защиты IP30. В едином корпусе с односторонним обслуживанием.
Напряжение питания, В
  • 60 (48...72) постоянного тока;
  • 220 переменного тока (при наличии соответствующего блока питания)
Потребляемый ток, не более, мА Не более 300 (без учёта подключенных датчиков)
Габаритные размеры, не более, мм 140x110x35
Масса, не более, кг 0,5
Внешние интерфейсы Интернет, GSM (GPRS, CSD, SMS)
Средняя наработка на отказ, ч Не менее 50 000
Средний срок службы, лет Не менее 10
