ЭПУ485 (версия 3), блок контроля параметров

ЭПУ485 (версия 3), блок контроля параметров
Предназначен для контроля работы электропреобразовательной установки. Обеспечивает дистанционное снятие показаний с импульсного электросчётчика, измерение напряжения и токов на силовом трёхфазном вводе, а также измерение напряжения станционного питания, тока заряда и разряда АКБ.

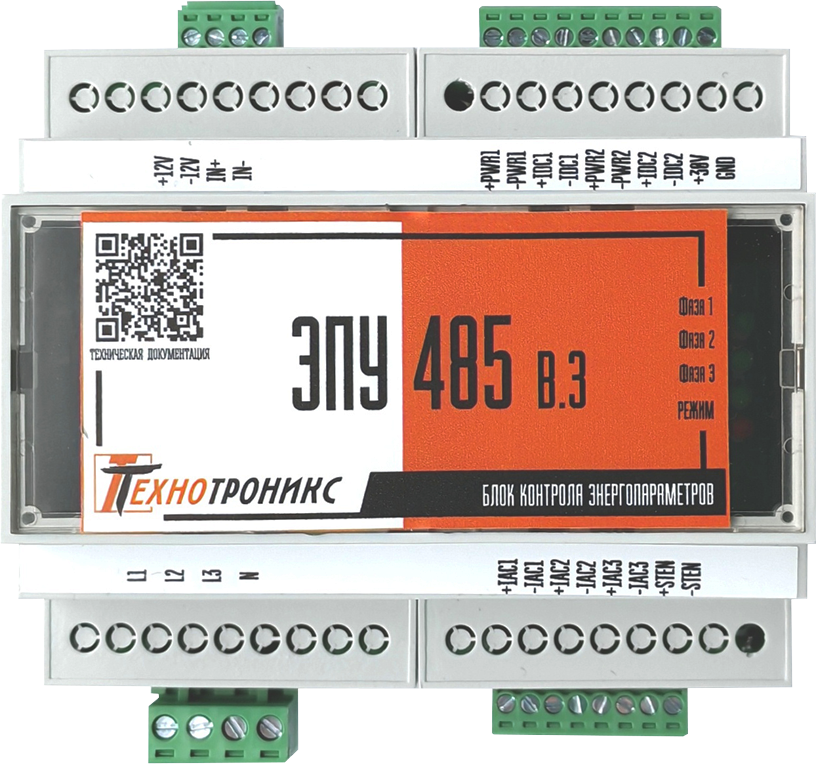

Блок контроля параметров ЭПУ485 (версия 3)

Блок контроля параметров ЭПУ485 в.3 – внешний модуль расширения, предназначенный для контроля работы электропреобразовательной установки: измерение напряжения и токов, дистанционное снятия показаний со счётчика электроэнергии. Также он имеет интерфейс RS-485 и протокол Modbus RTU, что позволяет встраивать модуль в большинство систем мониторинга и автоматизаций.

Контроллер включен в Реестр российской промышленной продукции и Единый реестр российской радиоэлектронной продукции под №10522513

Функциональные возможности

  • дистанционное снятие показаний с импульсного (телеметрического) выхода счётчика электроэнергии с контролем целостности линии подключения;

  • измерение переменного напряжения трехфазного ввода;

  • измерение переменного тока каждой фазы;

  • измерение частоты переменного тока на каждой фазе;

  • измерение напряжения станционного питания;

  • измерение тока заряда и тока разряда аккумуляторной батареи;

ЭПУ485 в.3 подключается к контроллеру КУБ-Микро/60 по интерфейсу RS485 и воспринимается как дополнительное внешнее устройство.

Контроль электропреобразовательной установки и силовых вводов на базе контроллера КУБ-Микро/60 и модуля ЭПУ485 в.3


Особенности функционирования

  • Измерение переменного напряжения от 180 до 300 В на трёх фазах.

  • Измерение переменного тока от 0 до 20 А в трёх проводах с помощью опциональных датчиков. При использовании трансформаторов тока до 5000 А.

  • Измерение постоянного напряжения от 36 до 72 В.

  • Измерение постоянного тока от 0 до 50 А в двух проводах с помощью опциональных датчиков.

  • Подключение к контроллерам по четырёхпроводной схеме. По двум проводам на блок подаётся питание 12 Вольт, два других провода – интерфейс RS485 для передачи данных на максимальное расстояние 100 м.

  • Возможен вариант работы, когда питание к блоку ЭПУ485 подводится не от основного блока, а от адаптера ~220В/=12В непосредственно на месте измерения.

  • К одному основному блоку может быть подключено до 14 устройств ЭПУ485. Конкретное число подключений зависит от типа основного блока и от типа канала связи основного блока с ДЦ.

Технические характеристики
Напряжение питания, В  12
Ток потребления, мА не более 100
Габаритные размеры, мм не более 107x112x57
Масса в корпусе, кг не более 0,3
Диапазон рабочей температуры, ºC от +5 до +40
Условия эксплуатации помещения, защищённые от воздействия атмосферных осадков

Характеристики импульсного входа
Длительность импульса, мс не менее 20
Диапазон измерений, импульсов от 0 до 2³¹
Предел допустимой погрешности 1 импульс за период счета

Характеристики измерения действующего значения переменного напряжения
Количество контролируемых фаз
Тип подключения «Звезда» (с общим «нулем»)
Диапазон измерений, В от 180 до 245  (Спец. прошивка расширяет диапазон измерений до 300 В "необходимость прошивки просьба уточнять при заказе у специалиста коммерческого отдела")
Диапазон измерений, В ±2% (в диапазоне температур рабочих условий применения (+10…+30) ºC)
±3% (в диапазоне температур рабочих условий применения (+5…+40) ºC)

Характеристики измерения действующего значения переменного тока
Количество контролируемых токов
Тип используемого датчика Трансформатор тока
Диапазон измерений, А от 0 до 1000 (с соответствующим трансформатором тока)
Допустимая погрешность, А ±0,6

Характеристики измерения постоянного тока
Количество контролируемых токов
Тип используемого датчика Датчик Холла
Контроль направления протекания тока Да
Диапазон измерений, А от 0 до 50
Допустимая погрешность, А ±0,6

Характеристики измерения постоянного напряжения
Количество каналов измерения 1
Диапазон измерений, В от 36 до 72
Диапазон измерений, В от 0 до 30 (Спец. прошивка для контроля аккумуляторов ДГУ. Функция доступна для опроса по SNMP и в прошивке Микро\60 7.11 и выше.)
Допустимая погрешность, В ±0,4

  • Руководство по эксплуатации Блока контроля параметров ЭПУ485 в.3 - ред. 1.5.pdf (скачать)

Типовые решения на основе оборудования

  • Мониторинг энергетической инфраструктуры объекта связи

    Хотите дистанционно видеть основные энергетические параметры объекта связи? Наш комплексный подход позволяет это реализовать.
    Функционал: контроль силовых вводов и аккумуляторных батарей, снятие показаний со счетчиков, трансляция данных и общий мониторинг.
    Оборудование: контроллер КУБ-Микро/60, модули АКБ-12/485, ЭПУ485 в.3, МСИ-6Р, преобразователь Телепорт-12 и др.
    Программное обеспечение: ПО «Технотроникс.WEB-Мониторинг»

Нужна консультация или расчет стоимости?

Проконсультируем по предоставляемым услугам, расскажем о нашем производстве, проведём предварительный расчет стоимости по вашему техническому заданию.
