Кабель ДВТ-RJ

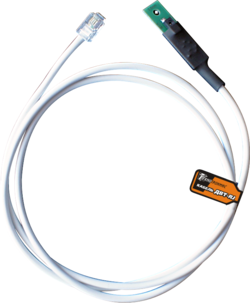

Кабель ДВТ-RJ предназначен для измерения относительной влажности воздуха и температуры. Устройство работает совместно с контроллерами, которые имеют специализированные порты с функцией «Измерение напряжения». Подключение производится непосредственно к разъему RJ9 (4p4c) контроллеров КУБ-IP, КУБ-Нано в.2, КУБ-РТУ и др.

Функциональные возможности

Устройство выполнено в виде миниатюрной печатной платы совместно с соединительным кабелем, обжатым разъемом RJ9 (4p4c). Плата заключена в термоусаживаемую трубку. Для крепления устройства имеется отверстие диаметром 3,3 мм. Питание изделия осуществляется от внешнего источника постоянного напряжения.

Схема подключения изделия:

Принцип работы

Значение датчика температуры определяется формулой:

Vout = (−3.88 × 10-6 × T2) + (−1.15 × 10-2 × T) + 1.8639, где

Т - температура в °C, Vout - выходное напряжение в вольтах.

Значение датчика влажности определяется формулой:

Vout = (Vsupply)(0.00636(sensor RH)+0.1515, где

Vout - выходное напряжение, Vsupply - входное напряжение, sensor RH - показания влажности.

Особенности функционирования

Изделие работает при температуре окружающего воздуха от -40°C до плюс 85°C (без конденсации влаги воздуха) и атмосферном давлении от 430 до 800 мм. рт. ст. Конструкция изделия не предусматривает его использование в условиях воздействия агрессивных сред и пыли, а также во взрывопожароопасных помещениях. При подключении изделия следует всегда соблюдать полярность.
