Мониторинг двух 12-вольтовых аккумуляторов

Организация удалённого контроля двух аккумуляторов в шкафах энергетики выходит на первый план по ряду причин:

• Аккумуляторы служат резервным источником питания для защиты, автоматики и управления в энергосистемах;
• Если два аккумулятора работают параллельно, важно, чтобы они были одинаково заряжены и нагружены. Неравномерная нагрузка приводит к преждевременному износу одного из них;
• Регулярный мониторинг напряжения, тока, температуры позволяет выявить деградацию аккумуляторов;
• Если один аккумулятор разряжается быстрее, это может привести к необратимой потере ёмкости.

Для такой задачи необходимо компактное специализированное решение, где продуман каждый момент.

Как организовать мониторинг двух 12-вольтовых аккумуляторов?

Компания «Технотроникс» предлагает контроллер АКБ-Мини, разработанный специально для небольших систем гарантированного электропитания, состоящих из двух 12-вольтовых аккумуляторов. Устройство подключается напрямую к аккумуляторам и может собирать информацию о напряжении, температуре и токе заряда/разряда. АКБ-Мини оснащён двумя выходами управления, с помощью которых можно регулировать климатику на объекте, отключить не приоритетную нагрузку и запустить цикл разряда по команде.

Как устроено решение?

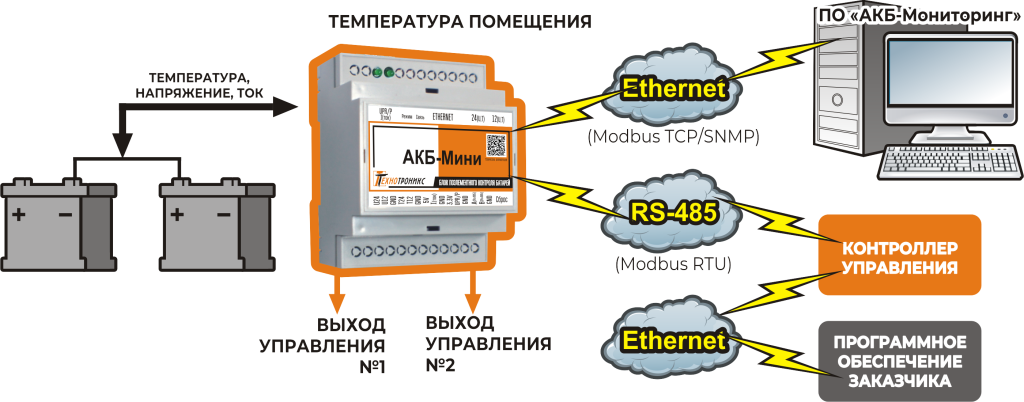

Рис.1 Схема работы системы мониторинга на базе контроллера АКБ-Мини и Программного обеспечения «АКБ-Мониторинг»

Настройку и просмотр параметров можно осуществлять через встроенный WEB-интерфейс контроллера.

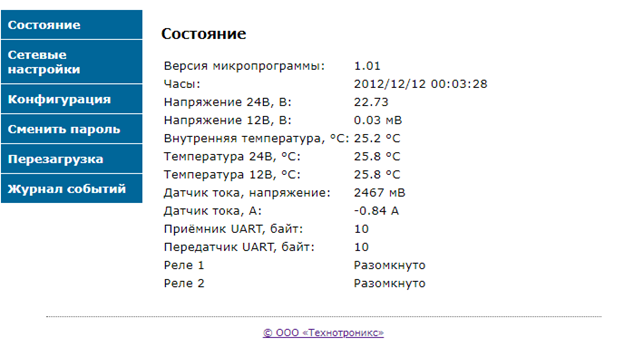

Рис.2 Внешний вид встроенного WEB-интерфейса контроллера

Почему АКБ-Мини - лучший выбор для контроля аккумуляторов в шкафах?

АКБ-Мини имеет функциональные и конструктивные особенности, которые позволяют интегрировать его в различные проекты.

• Поддержка различных типов клемм — совместим с аккумуляторами как под болтовое соединение, так и с ножевыми клеммами;
• Удобный монтаж — корпус устройства крепится на DIN-рейку;
• Гибкое подключение датчиков — датчики температуры и напряжения можно подключить через стандартные разъёмы RJ (4P4C) или винтовые клеммы;
• Встроенные датчики температуры — интегрированы в клемму-переходник KPRJ, что упрощает подключение контроллера к аккумуляторам;
• Два канала связи — поддержка Ethernet (Modbus TCP/SNMP) и RS-485 (Modbus RTU) для интеграции в системы мониторинга и управления;
• WEB-интерфейс — позволяет настраивать контроллер и отслеживать параметры аккумуляторов через браузер без дополнительного ПО;
• Управляющие выходы (2 шт.) — для подключения внешнего оборудования (климатика, контрольный разряд, отключение нагрузки и др.) с настраиваемой логикой работы;
• Встроенный датчик температуры — контролирует температуру в помещении.

Устройство обеспечивает гибкость подключения, удобный мониторинг и управления в различных системах.
