СИСТЕМА МОНИТОРИНГА ПРОМЫШЛЕННЫХ АККУМУЛЯТОРОВ ОТ ТЕХНОТРОНИКС

позволяет удаленно определять состояние аккумуляторных батарей на вашем объекте, а именно следующие показатели:

✔  Температуру каждого аккумулятора;

✔  Напряжение каждого аккумулятора;

✔  Ток заряда/разряда в каждой группе;

✔  Температуру помещения;

✔  Общее напряжение группы аккумуляторов;

✔  Среднюю температуру и среднее напряжение по группе аккумуляторов;

✔  Есть возможность задать пороговые значения напряжения и температуры от их средних значений.










663fc40e3af67b329aba36906db39f10 (1).jpg

Как это реализовано?

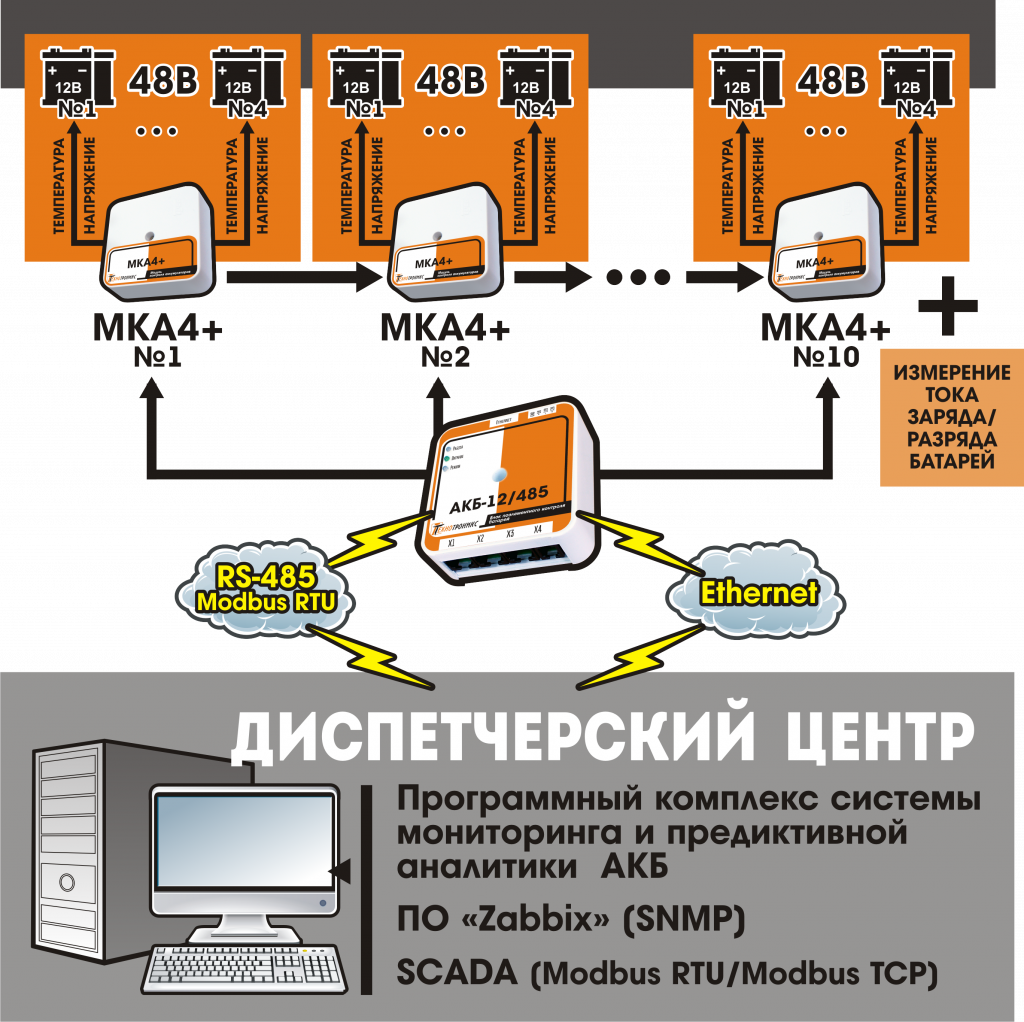

Система мониторинга промышленных аккумуляторов состоит из следующих частей:

  1. Модуль МКА4+ подключаются непосредственно к аккумуляторам в целях контроля напряжения, температуры и тока заряда/разряда. К модулю МКА4+ можно подключить до 5-ти аккумуляторов либо 4 аккумулятора +1 датчик тока заряда/разряда в группе. Данные, полученные модулем МКА4+ от аккумуляторных батарей, передаются на блок АКБ-12/485.
  2. Контроллер АКБ-12/485 по проводному каналу связи собирает данные с модулей МКА4+(до 10 модулей). АКБ-12/485 предает информацию на ПО обработки данных по физическим каналам передачи Ethernet или RS-485
  3. Датчик тока. Подбирается в зависимости от величины тока заряда/разряда АКБ.
  4. Три вида программной интеграции – ПО Технотроникс.SQL или ПО на базе протоколов SNMP, Modbus.

схема для лендинга_5.png


Система мониторинга АКБ необходима, если вас беспокоят следующие проблемы:

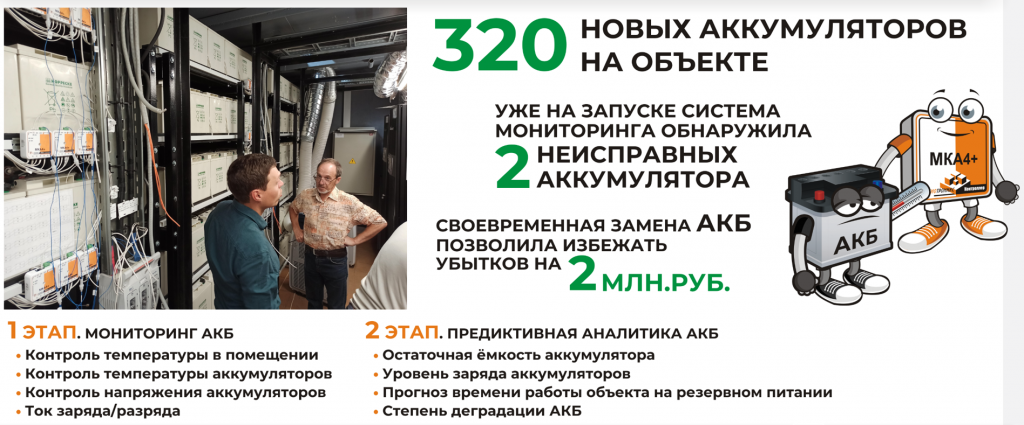

Эффект от системы мониторинга АКБ уже на этапе внедрения!

320 аккумуляторов контролируются с помощью системы мониторинга АКБ на одном из крупнейших предприятий-поставщиков электроэнергии в центральном регионе России. С каждого из 320-ти аккумуляторов мы снимаем данные по температуре и напряжению, также контролируем ток заряда/разряда в группах. Информация о состоянии аккумуляторов передается в Диспетчерский Центр, что дает возможность как следить за текущей ситуацией, так и формировать архив данных за любой период времени.



Подсистема «Предиктивная аналитика»

ПО «Предиктивная аналитика» на основе постоянно накапливаемых данных сможет определять следующие показатели аккумуляторов:
  • Остаточная ёмкость и текущий уровень заряда аккумулятора;
  • Расчетное время разряда аккумулятора при текущей нагрузке;

  • Степень деградации аккумулятора.

ПО «Предиктивная аналитика» является дополнением к существующей системе мониторинга АКБ, разработки и производства ООО «Технотронкис».
