ПОЭЛЕМЕНТНЫЙ КОНТРОЛЬ АККУМУЛЯТОРОВ В МИКРОЦОД

В январе 2024 года к нам обратился крупнейший региональный банк Юга России с запросом по мониторингу 40-ка аккумуляторных батарей в собственном МикроЦОД.

Какая главная сложность при эксплуатации МикроЦОД?

Организация контроля за системой гарантированного электропитания – одна из «головных болей» эксплуатирующего персонала. В том числе, потому что одним из элементов системы являются аккумуляторные батареи, к которым нужен особенный подход.

Перебои основного электропитания или помехи в сетях случаются часто. Они могут продолжаться как короткое, так и длительное время, а еще и повторяться несколько раз в течение суток.

При отключении основного питания, эксплуатирующий персонал должен быть уверен, что переход на резервное питание пройдет гладко. Ведь в случае чего могут возникнуть сложности в работе телекоммуникационного оборудования, что повлияет на работу всех подразделений банка.

Какие параметры промышленных аккумуляторов надо постоянно отслеживать?

Для того, чтобы быть уверенным в том, что аккумуляторы обеспечат необходимые нагрузки качественным и бесперебойным питанием, нужно:

1. Отслеживать заряд и разряд аккумуляторных батарей

Зарядные устройства могут перезаряжать АКБ или недозаряжать их – при недостаточном заряде аккумулятор не может полностью восстановиться, и заряд батареи останется на низком уровне, а спустя небольшое количество времени (примерно несколько часов) – АКБ полностью разрядится.Перезарядка АКБ тоже ведет к техническим сложностям – это еще больше уменьшает ресурс аккумулятора, чем его недозарядка.

2. Контролировать температуру каждого аккумулятора

Эффективный мониторинг температурного режима АКБ не только повышает безопасность и надежность, но также повышает энергоэффективность и общую производительность системы.

3. Контролировать напряжение каждого аккумулятора

Проблемы с низким и высоким напряжением аккумуляторной батареи могут привести к сбоям в работе оборудования. Низкое напряжение может вызвать перегрев и отключение оборудования, а высокое напряжение может повредить компоненты оборудования и вызвать короткое замыкание.

4. Определять остаточную емкость АКБ

Ухудшение производительности аккумуляторных батарей также является распространенной проблемой. При многократном заряде\разряде аккумуляторы не могут обеспечить такую же длительность работы, как в начале эксплуатации. Для этого необходимо проверять работу АКБ и вовремя заменять аккумуляторы, у которых ухудшается показатель остаточной емкости.

Данные параметры можно легко будет отследить онлайн, а главное вовремя, внедрив специализированную систему мониторинга.

Какие параметры аккумуляторов можно отслеживать онлайн?


Почему полезно внедрять систему мониторинга аккумуляторов на объектах?

  • Планировать замену\подмену аккумулятора на объекте;

  • Контролировать параметры аккумуляторов 24/7 в режиме онлайн;

  • Освободить время на более приоритетные задачи;

  • Получать сообщения об авариях и предаварийных ситуациях;

  • Выявлять неисправные аккумуляторы;

  • Получать доступ к архиву данных и отчетам за любой период;

  • Получать достоверное измеримое представление о состоянии объекта.


Как устроена система мониторинга промышленных аккумуляторов?

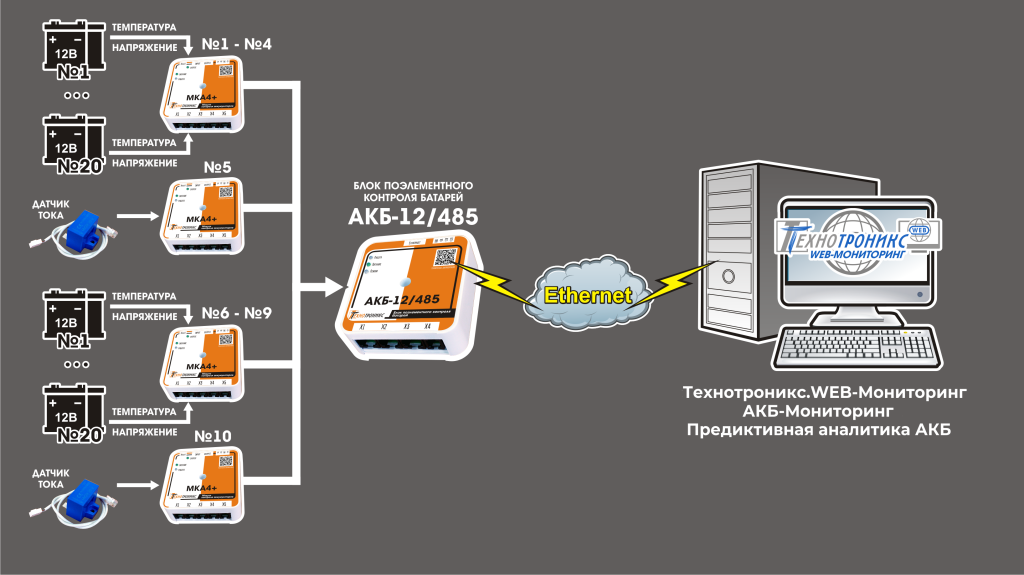

Аппаратная часть

1.    9 шт. модулей МКА4+ собирают данные непосредственно с АКБ.

2.    МКА4+ подключаются к 1 контроллеру АКБ-12/485. По проводному каналу связи контроллер собирает данные с модулей МКА4+ и передаёт информацию в программное обеспечение.

3.    Датчик тока, подключенный на отдельный модуль МКА4+. Данные датчика необходимы для отслеживания тока заряда/разряда аккумуляторных батарей.

АКБ12_485_для ЦОД_одна группа_.png

Программная часть

В качестве основы программной части используется ПО «Технотроникс.WEB-Мониторинг». В программном обеспечении клиент может получить всю необходимую информацию об объекте.

С подсистемами «АКБ-Мониторинг» и «АКБ-Предиктивная аналитика» возможности клиента по анализу работы объекта расширены – в подсистемах можно получать всю основную информацию и предиктивные данные о состоянии аккумуляторных батарей

Рисунок1 (2).png

Важные вопросы, на которые мы ответили заказчику:

Как можно вычислить остаточную емкость АКБ без измерения внутреннего сопротивления?

Оценка остаточной емкости аккумуляторов производится с помощью анализирования данных, которые были собраны ранее при эксплуатации системы гарантированного питания.

Анализ производится по гибридной модели: математические алгоритмы и вычисления нейросети.

В нейросеть для анализа передаются данные:

В алгоритмах учитывается:

  • По напряжению;

  • Температуре;

  • Току;

  • Продолжительности последних 5-ти разрядов.

  • Текущий ток;

  • Напряжение;

  • Время от начала разряда;

  • Остаток ёмкости перед разрядом;

  • Естественная деградация аккумуляторов (от старости и кол-ва циклов разряда\заряда) с учетом срока службы заявленным производителем;

  • Условия и режимы эксплуатации аккумуляторов;

  • Факты выходов за предельные значения параметров при эксплуатации (по температуре, напряжению).


Почему в системе от «Технотроникс» нет функции внутреннего сопротивления?

Комментарий от Саши



Есть ли передача данных по SNMP?

Да, контроллер АКБ-12/485 может передавать данные по протоколу SNMP, но только данные по температуре, напряжению и току.

Есть готовый шаблон в Zabbix?

Готового шаблона для ПО Zabbix нет, но мы можем его разработать индивидуально для вашей компании.

Умеет ли система мониторинга от «Технотроникс» предупреждать о выходе аккумуляторов из строя?

Неисправные АКБ можно выявить по косвенным параметрам: например, низкое напряжение аккумулятора, или низкий показатель остаточной ёмкости аккумулятора.

Есть ли оповещения по email?

В нашем ПО реализованы оповещения на e-mail и в мессенджер Telegram (доступны с подсистемой Технотроникс.Уведомления)

Есть ли WEB-интерфейс управления?

В контроллере АКБ-12/485 имеется web-интерфейс, он служит для конфигурации устройства и просмотра части данных о состоянии аккумуляторов. Для просмотра всех необходимых данных мы советуем воспользоваться нашим программным обеспечением «Технотроникс. WEB-Мониторинг» с подсистемой «АКБ-Мониторинг»
