МОНИТОРИНГ КАБЕЛЕЙ И КОЛОДЦЕВ: 18 ЛЕТ ОПЫТА

Охрана кабелей связи – это одна из первых задач с которой столкнулась компания «Технотроникс». Еще в 2007 году мы разработали первое устройство для контроля медного кабеля УСИ (устройство сбора информации). И с этого момента началось становление всей системы мониторинга линейно-кабельного хозяйства.

За 18 лет наша команда разработала:

• Два основных контроллера МАКС ЛКС и МиниМАКС для охраны медного кабеля с определением места обрыва

• Интеллектуальные датчики ИФД и ИГД

• Специализированное программное обеспечение для создания целого диспетчерского центра – ПО Технотроникс.WEB-Мониторинг.

Контроль кабелей связи и по сей день остается актуальным там, где нет оптики. В последние годы количество краж медных кабелей неуклонно растёт, что связано с увеличением стоимости меди на рынке и ростом спроса на этот металл. Кроме того, развитие технологий и появление новых способов обработки материалов делают медь ещё более востребованной. Для борьбы с кражами медного кабеля необходимо принимать комплексные меры.

К примеру, с начала 2023 года по данным из открытых источников в г. Новосибирск было зафиксировано 48 случаев хищения кабеля протяженностью более 5,5 км на общую сумму убытка более 3 миллионов рублей.*

Чем может помочь система мониторинга от «Технотроникс»?

• Определять место обрыва кабеля. Для кабеля до 3 км точность составляет 0,39%, для кабеля до 10 км – 1,33%;

• Получать аварийные сообщения вовремя и без замедлений;

• Отобразить расположение магистральных кабелей связи и кабельных колодцев на карте.

Какие задачи можно решить с помощью системы мониторинга ЛКС от «Технотроникс»?

• Контроль целостности магистральных кабелей с определением места обрыва;

• Контроль распределительных кабелей с определением места обрыва как по занятой, так и по свободной паре;

• Контроль доступа в распределительные шкафы, в том числе с авторизацией;

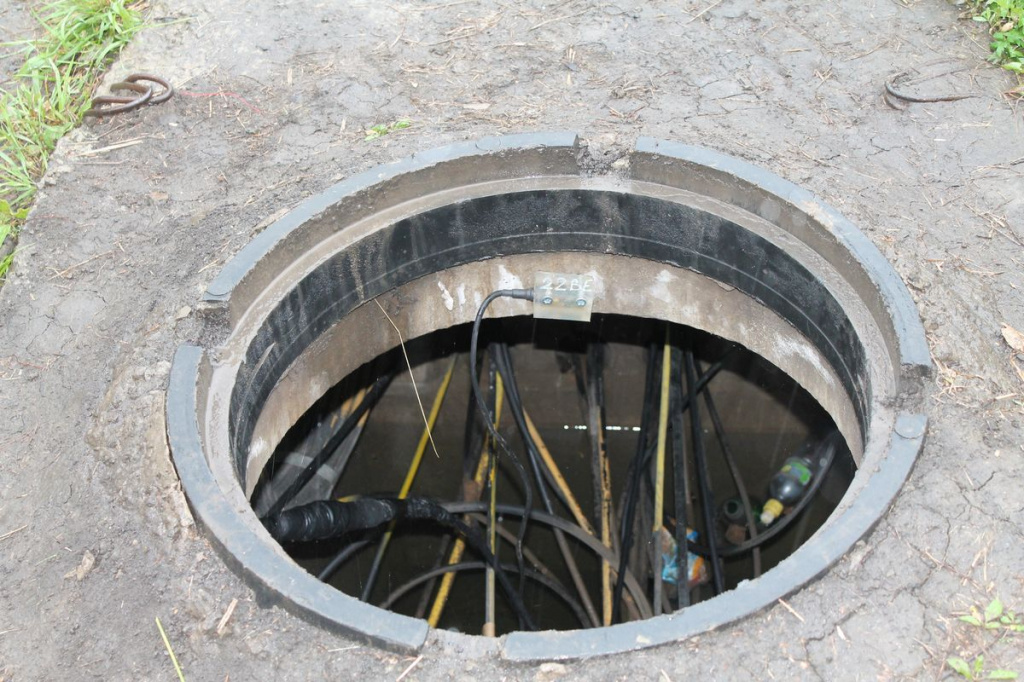

• Охрана смотровых колодцев кабельной канализации.

Состав системы мониторинга от «Технотроникс»

Система мониторинга линейно-кабельного хозяйства и кабельных колодцев состоит из следующих частей:

• Контроллеры МАКС ЛКС и МиниМАКС — устройства для комплексного контроля линейно-кабельных сооружений электросвязи (кабелей, колодцев, распределительных шкафов).

• Контроллер ШКАС — устройства для комплексного контроля распределительных шкафов.

• Датчик ИФД  — интеллектуальный датчик для охраны кабельных колодцев.

• ПО «Технотроникс.WEB-мониторинг» — для отображения подробной информации о состоянии объектов, оповещения об авариях и создания мониторингового центра.

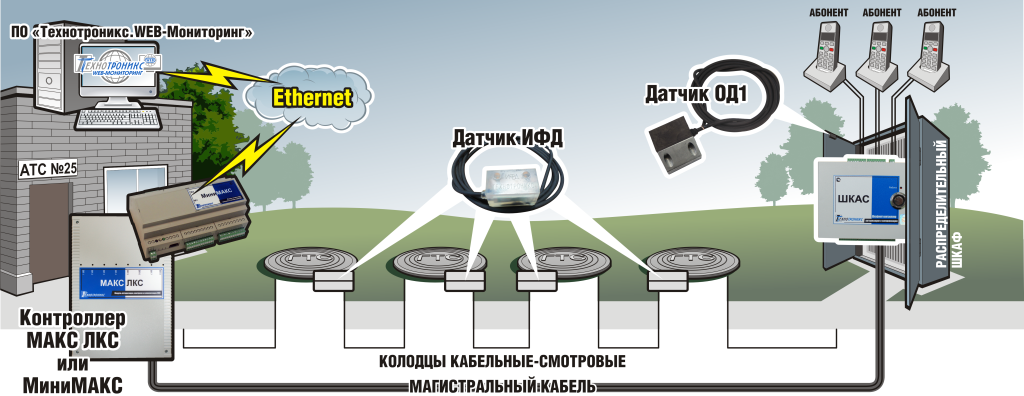

Рис. 3. Общая схема работы системы контроля линейно-кабельных сооружений.

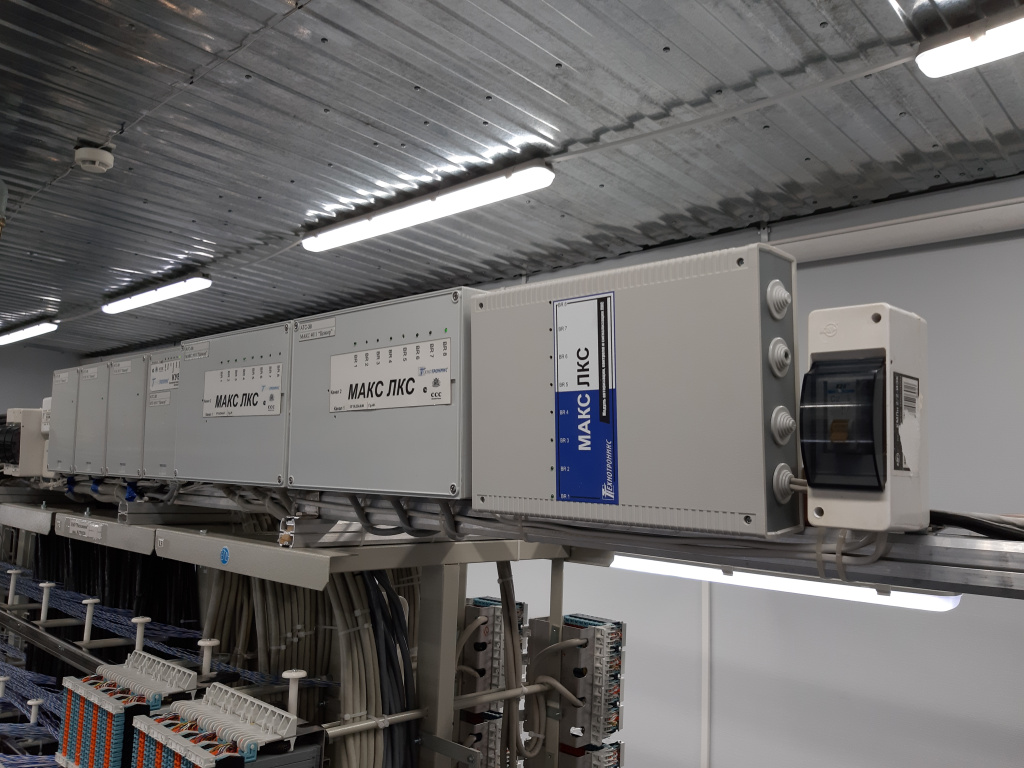

Многофункциональный контроллер МАКС ЛКС

Контроллер МАКС ЛКС сконфигурирован по принципу «втычных модулей», это позволяет скомбинировать в контроллере те функции контроля ЛКС, которые востребованы на объектах заказчиков, причём с необходимым количеством точек контроля.

Какие втычные модули устанавливаются в МАКС ЛКС:

• Модуль БР8_ТСЛ - предназначен для контроля целостности магистрального кабеля по выделенной паре, может измерять длину кабеля до места обрыва.

• Модуль БР_ИГД - предназначен для контроля вскрытия кабельных колодцев смотровых (ККС) и прочих объектов на вскрытие с помощью адресных датчиков. Поддерживает подключение до 64 датчиков на одну пару.

В МАКС ЛКС может быть установлено до 8 таких модулей. Такой принцип построения системы контроля ЛКС (контроллер + модули) делает её гибкой и универсальной. А также позволяет легко наращивать возможности системы контроля ЛКС даже в ходе её эксплуатации.

ПО «Технотроникс-WEB.Мониторинг» для организации диспетчерского центра

Программное обеспечение предназначенное для сбора, обработки и отображения информации о состоянии объектов мониторинга, а также позволяет организовать автоматизированное рабочее место диспетчера.

В МАКС ЛКС реализован запатентованный нами способ определения места обрыва кабеля. Контроллер постоянно измеряет два параметра подключённых кабелей: сопротивление и ёмкость — и передаёт их значение в ПО «Технотроникс.WEB-Мониторинг». В случае обрыва кабеля рассчитывается его остаточная ёмкость, исходя из которой ПО определяет место аварии.

При этом, в ПО реализован ряд функциональных возможностей, которые способны упростить работу диспетчера и увеличить скорость реакции на аварийную ситуацию, подробнее в нашем видео:
