Мониторинг аккумуляторов: от выхода из строя к полному контролю

В июле 2024 года к нам обратилась компания с проблемой выхода из строя их аккумуляторов для системы пожаротушения здания: было несколько инцидентов когда аккумуляторы не смогли отдать необходимую мощность для работы аварийных систем. Всего в цепочке 20 аккумуляторов по 12 вольт, образующих батарею с напряжением 240-280 вольт. Руководство компании посчитало целесообразным установку системы мониторинга АКБ для постоянного удаленного контроля с возможностью отслеживания необходимых параметров.

Для мониторинга заказчиком были определены следующие параметры:

1. Напряжение на каждом аккумуляторе;
2. Температура на каждом аккумуляторе;
3. Ток заряда/разряда группы;
4. Остаточная ёмкость.

Какие задачи необходимо было решить?

• Обеспечить раннее выявление слабого звена в цепочке, предотвращая ситуацию, когда один неисправный аккумулятор выводит из строя всю батарею;
• Отслеживать в реальном времени критические параметры каждого 12-вольтового элемента;
• Перейти от реагирования на поломки к предиктивному обслуживанию, экономя время и ресурсы на плановые проверки и внеплановый ремонт.

Как устроена система мониторинга АКБ от «Технотроникс»?

Система состоит из аппаратной и программной частей и позволяет удалённо в режиме онлайн определять состояние аккумуляторных батарей по ряду показателей.

Аппаратная часть может меняться в зависимости от назначения системы мониторинга в каждом конкретном случае, а также в зависимости от количества аккумуляторов.

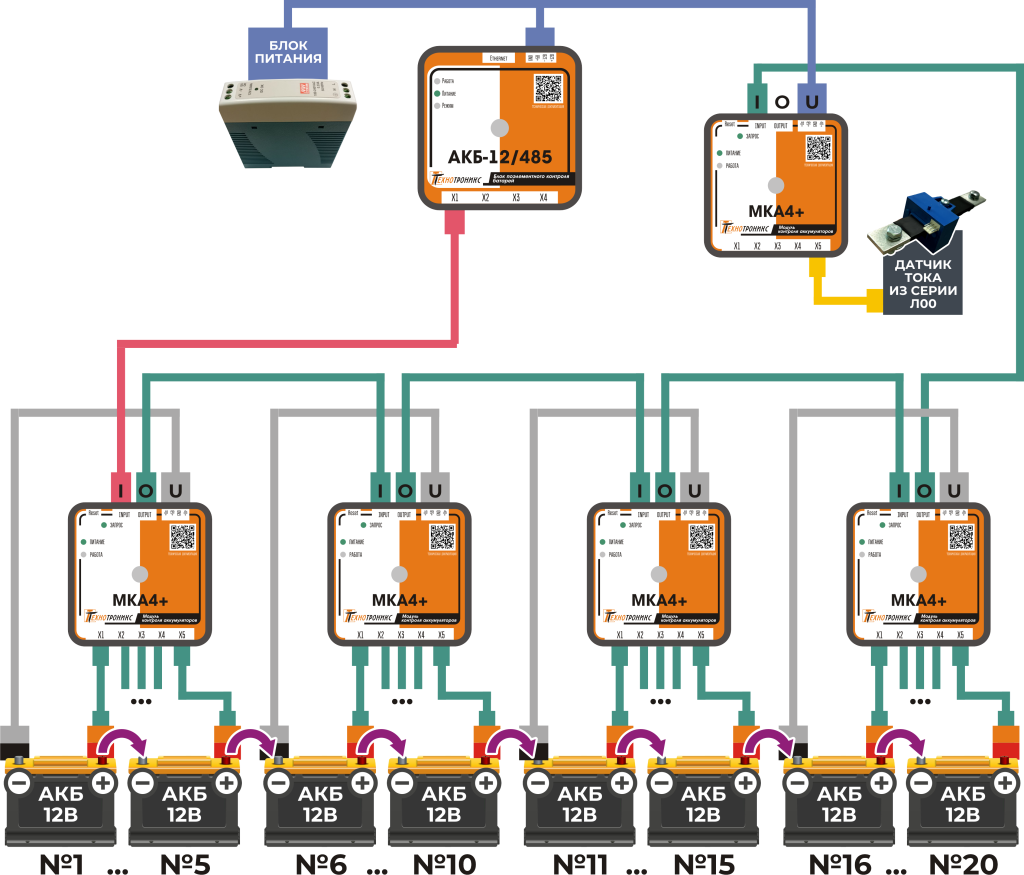

В случае, описанном в кейсе, необходимо использовать сочетание из модуля МКА4+, способного подключить до 5-ти аккумуляторов либо 4 + 1 датчик тока для измерения тока заряда/разряда в ветке, и контроллера АКБ-12/485. Таким образом, для цепочки из 20 аккумуляторов необходимо использовать 1 контроллер АКБ-12/485 и 5 модулей МКА4+, а также 1 блок питания для контроллера и 1 датчик тока.

Данные с аппаратной части поступают в программную часть.

Все заданные клиентом в кейсе параметры: «напряжение на каждом аккумуляторе», «температура на каждом аккумуляторе», «ток заряда и разряда группы» и «остаточная ёмкость» отображаются в ПО «АКБ-Мониторинг» от «Технотроникс» на странице диспетчера АКБ. При желании клиент может настроить получение данных в стороннее программное обеспечение, однако в нём недоступен для отслеживания такой параметр, как «остаточная ёмкость».

Если необходимо получать данные об остаточной ёмкости в стороннее ПО, то можно воспользоваться подсистемами «SNMP-агент» или «Modbus-агент». Остаточная ёмкость вычисляется на уровне ПО «АКБ-Мониторинг», а затем с помощью подсистем можно организовать передачу данных в стороннее ПО вместе с другими параметрами. Подсистемы поддерживают стандартные протоколы SNMP v1/v2c, а также Modbus TCP.

Как происходит подключение системы?

1. Модуль МКА4+ подключается непосредственно к аккумуляторам. Данные, полученные модулем МКА4+ от аккумуляторных батарей, передаются на контроллер АКБ-12/485.
2. Контроллер АКБ-12/485 по проводному каналу связи собирает данные с модулей МКА4+ и передает информацию в ПО по физическим каналам передачи данных: Ethernet или RS-485.
3. Датчик тока подбирается в зависимости от величины тока заряда/разряда аккумуляторов.

Итоги внедрения системы мониторинга АКБ на объекте

Группа из 20 аккумуляторов стала надёжной - система мониторинга АКБ предупреждает о любых отклонениях от нормальной работы аккумуляторов. Удалось минимизировать риск внезапного выхода из строя аккумуляторов, а также снизить затраты на экстренный ремонт за счёт плановой замены батарей.

Какие выгоды получает клиент при внедрении системы?

1. Сокращение расходов на замену аккумуляторов;
2. Увеличение скорости реакции при возникновении аварийной ситуации;
3. Планирование замены/подмены аккумулятора на объекте;
4. Сокращение времени на регламентные работы;
5. Сокращение расходов на фонд оплаты труда;
6. Минимизацию аварий, связанных с выходом из строя аккумуляторов.

Какие ещё параметры способна контролировать система?

• Уровень заряда каждого аккумулятора;
• Температуру помещения;
• Общее напряжение в группе аккумуляторов;
• Прогнозное время жизни объекта от аккумуляторов.
