Система мониторинга АКБ

СИСТЕМА МОНИТОРИНГА АКБ ОТ «ТЕХНОТРОНИКС»

Аккумуляторные батареи играют ключевую роль в системах бесперебойного питания, обеспечивая работу оборудования при сбоях электроснабжения. Однако их ресурс ограничен: со временем происходит неизбежное снижение ёмкости, возможны нарушения условий эксплуатации или выход из строя зарядных устройств. Внедрение системы поэлементного контроля обеспечит комплексный мониторинг состояния батарей для своевременной замены и предотвращения аварийных ситуаций.

Какие параметры аккумуляторов может отслеживать онлайн система мониторинга от «Технотроникс»?

• Температуру каждого аккумулятора;
• Напряжение каждого аккумулятора;
• Ток заряда/разряда в каждой группе;
• Температуру помещения;
• Общее напряжение группы аккумуляторов;
• Среднюю температуру и среднее напряжение по группе аккумуляторов.

• Остаточная ёмкость;
• Расчетное время до разряда;
• Текущий заряд в процентах.

Почему выбирают наше оборудование?

Адаптивность. Система подойдет для свинцово-кислотных аккумуляторов, независимо от их производителя и номинала (2/6/12 В)

Масштабирование. Система может контролировать различное количество аккумуляторов

Работа с аккумуляторами 2В. Измерительный модуль МКА4+ питается и одновременно измеряет параметры от группы последовательно соединенных аккумуляторов 2В

Несколько каналов и протоколов связи. Система может передавать данные по Ethernet или RS-485 по протоколам: Modbus TCP, Modbus RTU, SNMP v1, v2c

Удобная пусконаладка и настройка. За счет технических особенностей контроллера и модулей поставляется в комплекте

Как это реализовано?

Система мониторинга АКБ состоит из следующих частей:

1. Модуль МКА4+ подключается непосредственно к аккумуляторам. Данные, полученные модулем МКА4+ от аккумуляторных батарей, передаются на контроллер АКБ-12/485

2. Контроллер АКБ-12/485 по проводному каналу связи собирает данные с модулей МКА4+ и передает информацию в ПО по физическим каналам передачи данных: Ethernet или RS-485
3. Датчик тока подбирается в зависимости от величины тока заряда/разряда аккумуляторов
4. Программное обеспечение «АКБ-Мониторинг» позволяет просматривать данные с контроллера

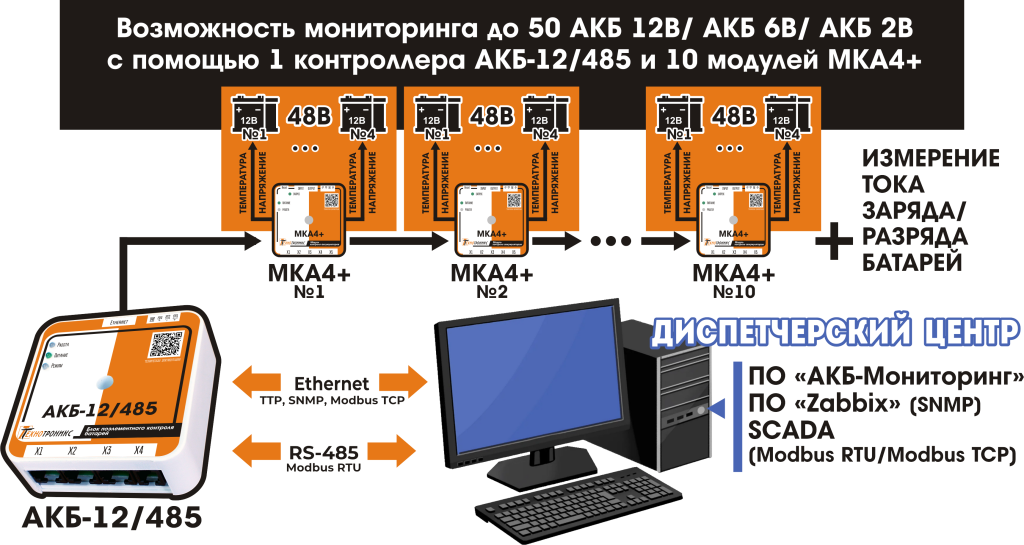

Рис. 1  Схема системы мониторинга на базе контроллера АКБ-12/485

Как просматривать информацию об аккумуляторах?

WEB-интерфейс контроллера. Подойдет для просмотра базовых параметров аккумуляторов: напряжение, ток и температура. Необходимо только ввести IP-адрес контроллера в браузере.

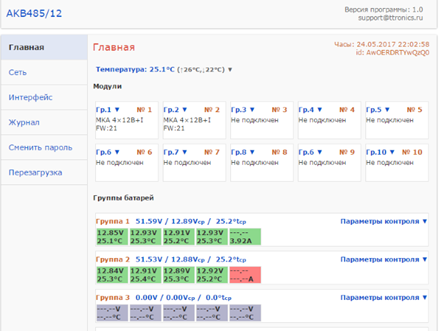

Рис. 2 WEB-интерфейс АКБ/12-485

ПО «АКБ-Мониторинг». Адаптировано под работу с большим количеством групп аккумуляторов или с большим количеством объектов. Также дает возможность просматривать дополнительные параметры: остаточная ёмкость аккумулятора, расчетное время до разряда и текущий заряд аккумулятора в процентах.

Возможности ПО «АКБ-Мониторинг»

• Самая важная информация для быстрого реагирования на возникающие события вынесена на главную страницу: карта объектов, таблица с аварийными сообщениями

Рис. 3 Главная страница АКБ-Мониторинг

• Сохраняются все изменения отслеживаемых параметров. Собранные данные можно отобразить в виде графиков или таблиц, а также выгрузить в Excel для последующего анализа

Рис. 4 Страница «Графики АКБ»

• Реализован интерфейс для контроля за большим количеством аккумуляторов в группе. Аккумуляторы располагаются на виртуальных стеллажах с полками и ярусами

Рис. 5 Окно просмотра стеллажа

• ПО сигнализирует ответственным специалистам о превышении пороговых значений параметров аккумуляторов по Email/Telegram/SMS

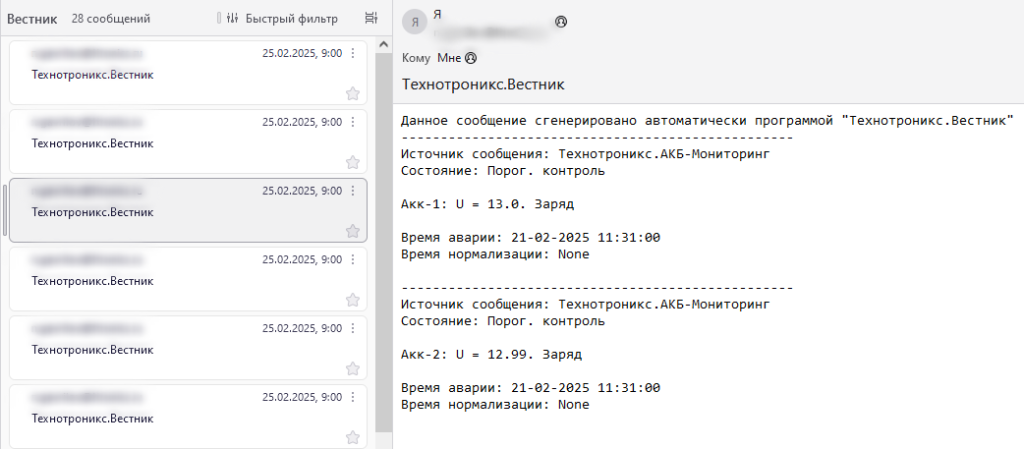

Рис. 6 Уведомление об аварии на Email

Сторонне ПО. Аппаратную часть системы мониторинга можно подключить к программному обеспечению заказчика по протоколу SNMP/Modbus (например, к системе ZABBIX).

Почему стоит выбрать наше ПО?

Несколько способов просмотра информации. Есть возможность использования встроенного web-интерфейса контроллера, ПО «АКБ-Мониторинг» или любого другого программного обеспечения на базе протокола SNMP/Modbus

Веб-интерфейс контроллера. Удобная настройка и конфигурация контроллера

Практичный интерфейс. В ПО «АКБ-Мониторинг» реализовано 2 вида интерфейса: для работы с большим количеством аккумуляторов в группах и для работы с небольшими группами аккумуляторов.

Прогноз дальнейшей работы аккумуляторов. Можно ориентироваться на рассчитанный запас времени работы объекта от резервного питания без дополнительных вычислений

Внедрение системы мониторинга позволит:

• Сократить расходы на замену аккумуляторов
• Увеличить скорости реакции на аварийные ситуации
• Планировать замену аккумулятора на объекте
• Сократить время на регламентные работы
• Сократить расходы на фонд оплаты труда
• Минимизировать аварии, связанные с выходом из строя аккумуляторов
