Система мониторинга промышленных аккумуляторов
Позволяет удаленно в режиме онлайн определять состояние аккумуляторных батарей на вашем объекте, а именно следующие показатели:✔ Температуру каждого аккумулятора;
✔ Напряжение каждого аккумулятора;
✔ Ток заряда/разряда в каждой группе;
✔ Температуру помещения;
✔ Общее напряжение группы аккумуляторов;
✔ Среднюю температуру и среднее напряжение по группе аккумуляторов;
✔ Есть возможность задать пороговые значения напряжения и температуры от их средних значений.
|
|
|
Функциональные возможности системы

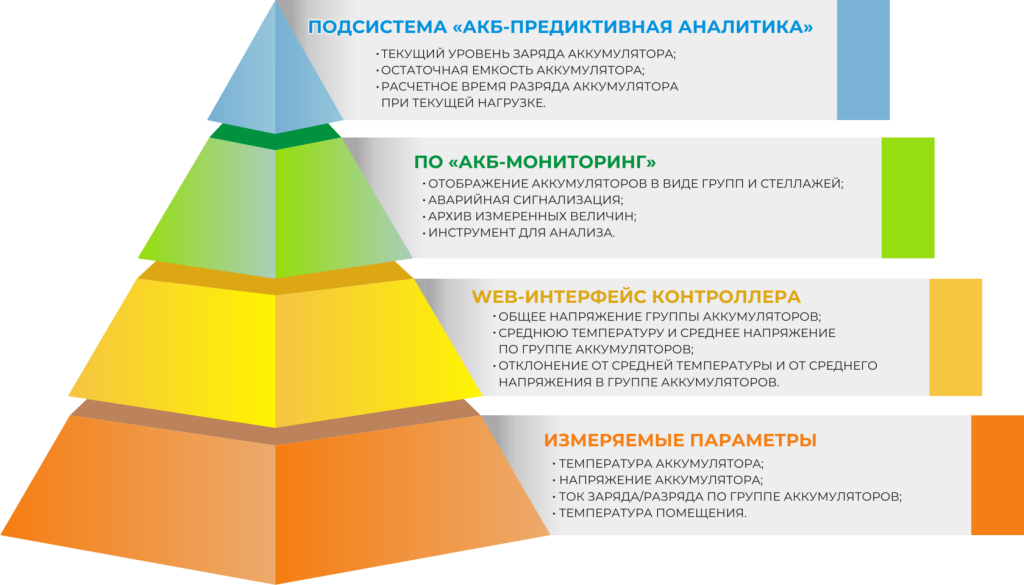

Какие параметры аккумуляторов можно отслеживать?
Как устроена система мониторинга?
- Модуль МКА4+ подключается непосредственно к аккумуляторам. К модулю МКА4+ можно подключить до 5 аккумуляторов, либо до 4 аккумуляторов и 1 датчик тока. Данные, полученные модулем МКА4+ от аккумуляторных батарей, передаются на контроллер АКБ-12/485.
- Контроллер АКБ-12/485 по проводному каналу связи собирает данные с модулей МКА4+ и передает информацию в ПО по физическим каналам передачи данных: Ethernet или RS-485. К контроллеру АКБ-12/485 можно подключить до 10 модулей МКА4+.
- Датчик тока. Подбирается в зависимости от величины тока заряда/разряда аккумуляторов.
- Программное обеспечение «АКБ-Мониторинг» с подсистемой «АКБ-Предиктивная аналитика».
Аппаратная часть системы
|
|
|
|
АКБ-12/485 Отвечает за сбор и передачу данных с модулей МКА4+ в программное обеспечение по физическим каналам связи: Ethernet/RS-485 и по протоколам SNMP/Modbus. Также используется для настройки и просмотра данных через WEB-интерфейс. |
Модуль МКА4+ Предназначен для измерения напряжения и температуры каждого аккумулятора, а также тока заряда/разряда аккумуляторов. Подключается непосредственно к аккумуляторам. |
КУБ-Нано/48 Предназначен для контроля общего напряжения аккумуляторов и тока заряда/разряда в небольших шкафа. А также для мониторинга ИБП с цифровыми протоколами Megatec, Voltronic, Modbus. |
|
|
|
|
АКБ-Мини Контроллер предназначен для мониторинга температуры, напряжения и тока заряда/разряда на 2-х 12-вольтовых аккумуляторах. |
Датчик тока Л00 Предназначен для определения значения постоянного тока. Поставляется со съемной шиной. Является модификацией датчика из линейки модельного ряда, рассчитанных на ток до 1100А. |
Датчик тока Л10 Предназначен для определения значения постоянного тока. Поставляется с гибкой шиной. Является модификацией датчика из линейки модельного ряда, рассчитанных на ток до 62А. |
Как просматривать информацию об аккумуляторах?
Этот вариант подойдёт, если вам необходимо просматривать первичные данные с контроллера: температуру, напряжение и ток. Просмотр данных осуществляется через встроенный WEB-интерфейс, нужно только ввести IP-адрес контроллера в браузере.
Подходит, если вам нужно просматривать данные с большого количества групп аккумуляторов, или с большого количества объектов.
Подсистема «АКБ-Предиктивная аналитика»
Подсистема дает возможность отслеживать дополнительные параметры: Остаточная ёмкость аккумулятора, расчетное время до разряда, а также текущий заряд аккумулятора в процентах.
Аппаратную часть системы мониторинга можно подключить к программному обеспечению заказчика по протоколу SNMP/Modbus (например, к системе ZABBIX). Однако некоторые параметры будут недоступны, так как они рассчитываются с помощью программного обеспечения. По Вашему запросу мы можем подготовить шаблон для программного обеспечения Zabbix для быстрого подключения контроллера к ПО.
Почему стоит выбрать ПО «АКБ-Мониторинг»?
Понятный и удобный интерфейсЕдиное окно событий - на главной странице ПО отображается вся необходимая информация: список объектов, сообщения об аварии и нормализации и доступна карта объектов.
Архив параметров
В ПО сохраняются все изменения отслеживаемых параметров. Собранные данные можно отобразить в виде графиков или таблиц, а также выгрузить в Excel для последующего анализа.
Отображение данных в виде ячеек на стеллажах В ПО реализован интерфейс для контроля за большим количеством аккумуляторов в группе. Аккумуляторы располагаются на виртуальных стеллажах с полками и ярусами.
Система уведомлений
ПО сигнализирует ответственным специалистам о превышении пороговых значений параметров аккумуляторов по Email/Telegram/SMS.
Почему «ТЕХНОТРОНИКС-АКБ» - лучшее решение для аккумуляторов?
|
|
|
|
Сокращение расходов на замену аккумуляторов |
На 90% увеличивается скорость реакции на аварийные ситуации |
Планирование замены/подмены аккумулятора на объекте |
|
|
|
|
Минимизация аварий, связанных с выходом из строя аккумуляторов |
Сокращение времени на регламентные работы |
Сокращение расходов на фонд оплаты труда |
Опыт применения
Поэлементный контроль аккумуляторов в ЦОД
Задача: В январе 2024 года к нам обратился крупнейший региональный банк Юга России с запросом по мониторингу 40 шт. АКБ VRLA (12В, 100Ah) в собственном ЦОД. У клиента применяется ИБП с последовательным подключением 40 аккумуляторных батарей со средней точкой между 20 и 21-м аккумулятором.
Комплект: Контроллер АКБ-12/485 - 1 шт., Модуль МКА4+ - 10 шт., Датчик тока Л00 - 2 шт., Подписка на 1 год ПО «АКБ-Мониторинг».
