Коробейников А.А.

КУБ на малых сельских АТС

Коробейников А.А.
Инженер-программист сектора мониторинга и управления сетями связи ГЦТЭ Забайкальского филиала ОАО "Сибирьтелеком"

В связи с сокращением персонала и необходимостью удалённого мониторинга сельских АТС, расположенных в районах Забайкальского края (Улетовский, Карымский, Читинский), нами было рассмотрено предложение ООО «Технотроникс» о приобретении нового устройства КУБ (контроллер блочный универсальный). По результатам рассмотрения, мы приняли положительное решение о закупке, потому что гибкий функционал КУБа позволяет комплексно решить проблемы охраны, пожарной безопасности, климатического контроля, управления различными устройствами, контроля и учёта ресурсов (электроэнергии).

В конце 2008 года была осуществлена покупка 20 устройств, и в течение 2009 года все они были установлены в вышеперечисленных районах.

На большинстве объектов мы используем климат-контроль (снимаем показания температуры и влажности), пожарно-охранную сигнализацию, подключаемую к КУБу; пользуемся функциями «авторизация персонала ключом “Touch Memory“» и «дистанционное снятие показаний с электросчётчика», а также управляем РММ-47 (расцепителем минимального и максимального напряжения) через управляющий выход КУБа.

Мне хотелось бы более подробно остановиться на совместном использовании РММ и КУБа.

Из-за нестабильного питания пригородных сетей, на АТС пригорода мы используем устройства защиты электропитающих установок связи от скачков напряжения и их выхода из строя – РММ-47. РММ-47 отключают ЭПУ при недопустимом снижении или повышении напряжения (170-270В). Однако для восстановления электропитания дежурному персоналу необходимо было выезжать на расстояния до 100 км от города, а сработки расцепителя происходили крайне часто.

Решением задачи дистанционного включения питания ЭПУ стало устройство КУБ (см. рис. 1):

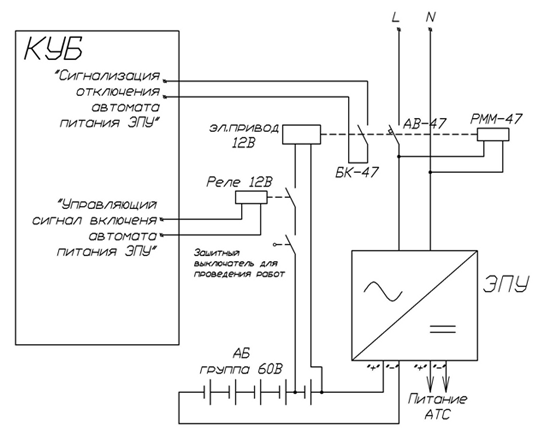

Схема устройства дистанционного включения АВ питания ЭПУ

Рис. 1. Схема устройства дистанционного включения АВ питания ЭПУ

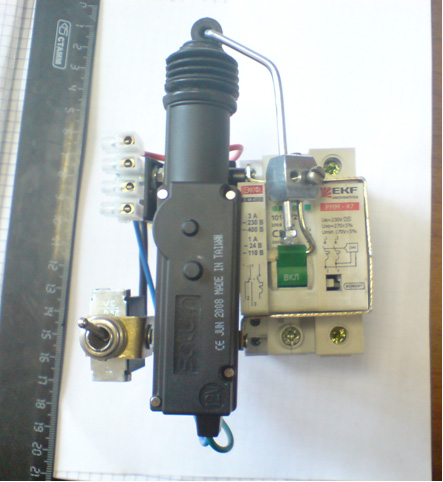

Устройство дистанционного включения АВ питания ЭПУ

Фото 2. Устройство дистанционного включения АВ питания ЭПУ

Мы выработали следующий алгоритм действий:

  1. При срабатывании РММ происходит отключение АВ и замыкание контактов БК.

  2. Диспетчер сектора мониторинга получает сигнал об аварии и сообщает дежурному ЭЦ.

  3. Дежурный даёт одобрение на дистанционное включение АВ, и на КУБ отправляется управляющий сигнал.

  4. КУБ подаёт питание 12В на промежуточное реле и запитывает эл. привод (1-2 с.), который механически соединён с рычажком включения АВ питания ЭПУ.

Таким образом, совместное использование РММ и КУБа позволило защитить оборудования электропитания от скачков напряжения, исключив необходимость ручного включения автоматов.

Работой КУБа мы полностью удовлетворены.
