Мониторинг шкафов видеонаблюдения в рамках проекта «Безопасный город»
«Безопасный город» - проект, который представляет собой инструмент для совместной работы городских ведомств и экстренных служб с целью предотвращения различных происшествий (таких как аварии на электросетях, системах водоснабжения, безопасность на транспорте и объектах транспортной инфраструктуры, и многое другое).
Основной источник информации для функционирования проекта – это система городского видеонаблюдения, которая охватывает все улицы городской инфраструктуры.
Какие параметры можно удаленно контролировать в шкафах видеонаблюдения?
Наша компания часто поставляет контроллеры для мониторинга шкафов видеонаблюдения партнерам и конечным заказчикам в рамках проектов «Безопасный город» или «Безопасный регион». На основе запросов составили список самых популярных задач по мониторингу шкафа:
- Контроль вскрытия шкафа. Несанкционированный доступ в шкаф может привести к повреждению, краже или уничтожению оборудования, что потребует дополнительных затрат на его ремонт или замену;
- Контроль температуры в шкафу. Высокая температура может свидетельствовать о перегреве или возгорании оборудования или других материалов;
- Контроль наличия фазного напряжения 220В. Позволяет вовремя узнать, что объект перешел на резервное питание;
- Мониторинг источников бесперебойного питания. Получение дополнительных параметров от ИБП по протоколам: Megatec и Voltronic. (По запросу можем интегрировать и другие протоколы ИБП).
Дополнительные задачи по мониторингу шкафов видеонаблюдения:
- Контроль задымленности;
- Контроль протечки. Наличие протечек в шкафу может привести к короткому замыканию и порче оборудования;
- Мониторинг аккумуляторных батарей: общего напряжения и тока заряда/разряда аккумуляторов. От этого зависит функционирование всей системы в шкафу — камер видеонаблюдения и роутера. При возникновении проблем с аккумуляторами требуется оперативно заменить их, чтобы не допустить отключения системы;
- Управление оборудованием. Для перезапуска зависшего оборудования: роутер или камера.
Для решения этих задач мы обычно предлагаем наш контроллер КУБ-Нано/48. Он обеспечивает мониторинг всех параметров и передает информацию в программное обеспечение по каналу связи Ethernet.

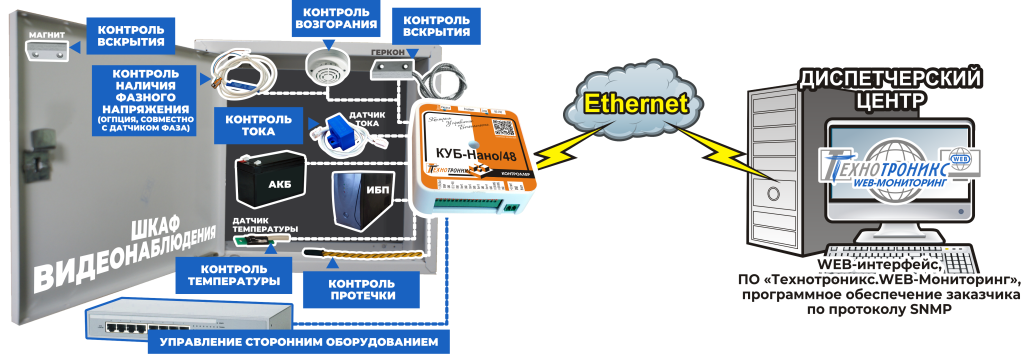

Рис. 1. Функциональные возможности контроллера КУБ-Нано/48 в шкафах видеонаблюдения
Почему для мониторинга шкафов заказчики обычно выбирают контроллер КУБ-Нано/48?
КУБ-Нано/48 подходит для различных объектов шкафного типа, где есть необходимость в функциональном и компактном контроллере.
-
КУБ-Нано/48 включен в Реестр российской промышленной продукции и Единый реестр российской радиоэлектронной продукции под №10522515;
-
1 контроллер = 1 объект. Одним контроллером КУБ-Нано/48 можно закрыть все вышеперечисленные функции в шкафу;
-
Контроллер имеет компактный размер – 80х80х26 мм, что позволяет комфортно разместить его в шкафах видеонаблюдения. В некоторых шкафах – это важный параметр;
-
Широкий диапазон напряжения питания от 9-90 В;
-
Может устанавливаться на DIN-рейку, что обеспечивает удобный монтаж и упрощает соединение со всем оборудованием в шкафу видеонаблюдения;
-
Контроллер оснащён четырьмя универсальными портами ввода-вывода, которые можно настроить для выполнения различных функций;
-
Может опрашивать источник бесперебойного питания по протоколам Megatec и Voltronic. Также прошивку можно доработать для работы с другим ИБП;
-
КУБ-Нано/48 поддерживает протоколы SNMPv1 и v2c и отправляет SNMP-трапы при изменении условий ввода или наступлении определенных событий;
- Есть встроенный WEB-Интерфейс контроллера, который облегчает первичную настройку и конфигурацию оборудования.
Как устроено решение на объекте?
Аппаратная часть решения для мониторинга шкафов видеонаблюдения в рамках проектов «Безопасный город» или «Безопасный регион» может выглядеть так:
| Задача | Оборудование и реализация | Дополнительная информация |
| Сбор информации и передача в программное обеспечение | Контроллер КУБ-Нано/48 |
Информация может передаваться в ПО «Технотроникс.WEB-Мониторинг» нашей разработки. Также работа контроллера протестирована с ПО «Zabbix». Для удобства работы с программным обеспечением «Zabbix», мы можем разработать шаблон для базовой конфигурации контроллера КУБ-Нано/48 (при выборе тарифа технической поддержки «Расширенный») |
| Контроль вскрытия | Герконовый датчик вскрытия шкафа ИО 102-20 | Могут также использоваться другие датчики с выходом типа «сухой контакт» |
| Контроль температуры в одной точке | Датчик температуры DT-LM-K (0,5 м) | В нашей номенклатуре есть датчики различной длины, а также исполнение датчиков в защитном корпусе IP65. |
| Контроль наличия фазного напряжения 220В | Датчик «Фаза» | Имеет выход «сухой контакт», опционально может поставляться с комплектом проводов для подключения |
| Обнаружение протечки в точке установки | Датчик протечки ДПВ в.2 с влагочувствительным кабелем (0,5 м) | Имеет выход «сухой контакт». Чувствительный элемент датчика выполнен из прочного влагочувствительного кабеля, способен выдержать механические нагрузки, так и агрессивную среду эксплуатации. Поставляется со штатным набором проводов для подключения. |
| Контроль задымленности | Извещатель пожарный дымовой оптико-электронный точечный ИП 212-141 с УС-02 | Имеет выход «сухой контакт». Могут также использоваться другие датчики с выходом типа «сухой контакт». |
| Мониторинг источников бесперебойного питания (ИБП) | Контроллер КУБ-Нано/48 | ИБП подключается по интерфейсу RS-232 или RS-485 по протоколам Megatec, Voltronic или Modbus. По запросу можем интегрировать ИБП с проприетарными протоколами различных производителей. |
| Контроль общего напряжения аккумуляторов | Контроллер КУБ-Нано/48 |
Можно реализовать функцию двумя способами: 1. Отслеживать значение общего напряжения через функцию «Мониторинг ИБП» по интерфейсу RS-232 или RS-485 (описана выше). 2. Подключить аккумуляторы на специальный вход «Измерение напряжения» |
| Контроль тока заряда/разряда аккумуляторов | Датчик тока Л00 | Поставляется со съемной шиной. В нашей номенклатуре есть различные датчики тока, которые подбираются в зависимости от величины тока. |
| Управление оборудованием | Контроллер КУБ-Нано/48 | Есть конфигурируемые порты, которые можно настроить на слаботочный выход управления. К данным выходам можно подключить реле или контакторы в зависимости от типа и мощности нагрузки |
Как можно просматривать данные о работе системы?
Есть три способа связи контроллера с диспетчерским центром, которые можно использовать по отдельности или комбинировать между собой:
1. WEB-интерфейс контроллера
Для того чтобы посмотреть основные данные с контроллера КУБ-Нано/48, достаточно иметь статический IP-адрес и доступ к сети Интернет или же находиться в локальной сети.
Просмотр данных осуществляется через встроенный WEB-интерфейс. Нужно только ввести IP-адрес контроллера в браузере.
Рис.2. Главная страница WEB-интерфейса контроллера
2. Специализированное программное обеспечение для контроля большого количества объектов – «Технотроникс. WEB-Мониторинг»
Назначение программного обеспечения заключается в сборе, обработке и отображении информации о состоянии объекта наблюдения – в удобных графиках, отчетах и уведомлениях. Дополнительно ПО позволяет организовать рабочее пространство диспетчера с автоматизированным управлением.

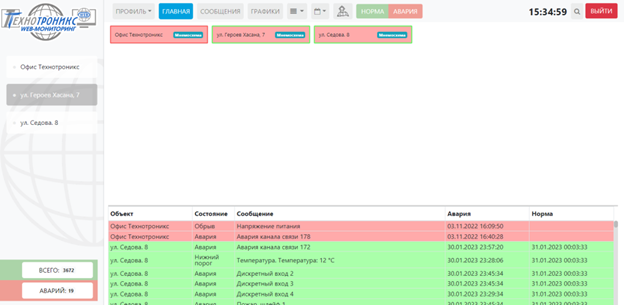

Рис.3. Главная страница ПО «Технотроникс. WEB-Мониторинг»

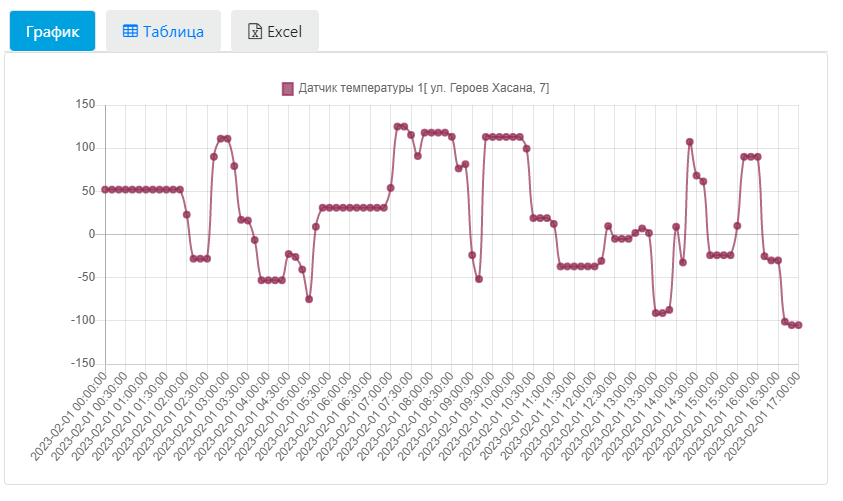

Рис.4. Отображение графиков в ПО «Технотроникс. WEB-Мониторинг»

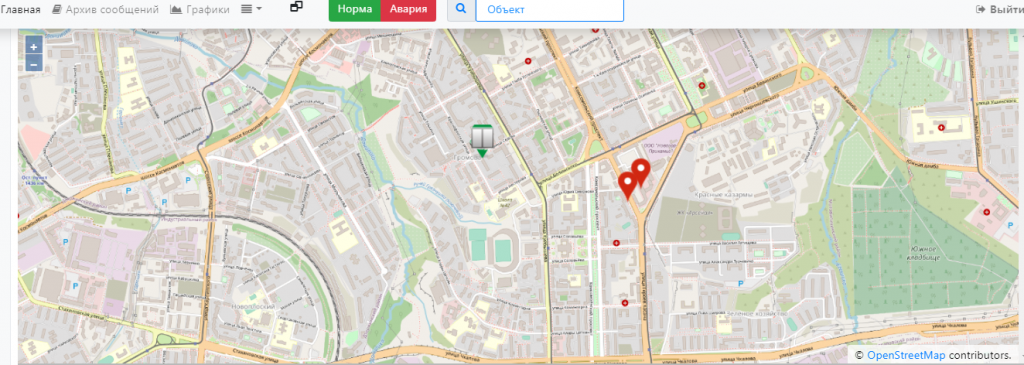

Рис.5. Отображение объектов на карте в ПО «Технотроникс. WEB-Мониторинг»
3. Работа с программным обеспечением заказчика по протоколу SNMP.
Если компания работает с программным обеспечением по протоколу SMNP (например, как «Zabbix»).
По запросу мы можем подготовить шаблон для программного обеспечения Zabbix для быстрого подключения контроллера к ПО (услуга действует при выборе тарифа технической поддержки «Расширенный»)
