29.05.2025

Мониторинг АКБ на антенно-мачтовых сооружениях

Современные инфраструктурные объекты, особенно удалённые, всё чаще оснащаются системами резервного электропитания. Их задача проста, но критична: обеспечить работу ключевых систем даже при отключении сети. Например, чтобы видеонаблюдение и контроль доступа не отключились в самый неподходящий момент.

Однако с появлением аккумуляторов возникает и новый круг задач. Один из ключевых факторов — температурный режим. Производители рекомендуют эксплуатацию в диапазоне 20–25°С, но как соблюсти эти условия на удалённой мачте сотовой связи, в поле или на другом объекте, куда не добраться без спецтранспорта?

Последствия пренебрежения контролем температуры хорошо известны:

• Разряженные или повреждённые АКБ — например, из-за переохлаждения или перегрева.

• Отключение систем безопасности — объект остаётся без охраны и сигнализации.

• Неисправность аварийных систем — например, заградительных огней, что может привести к серьёзным последствиям.

Решение — удалённый мониторинг состояния аккумуляторов и температуры в оборудованных шкафах. Это не только предотвращает аварии, но и сокращает расходы на внеплановый ремонт и простой. Если ваш объект зависит от бесперебойного питания, стоит задуматься: насколько защищены ваши резервные системы?

Система мониторинга АКБ от «Технотроникс»

Аппаратная часть нашего продукта строится на базе контроллера АКБ-12/485 и измерительных модулей МКА4+, которые отслеживают показания температуры и напряжения каждого аккумулятора, а также данные датчика тока группы аккумуляторов.

При подключении к аккумуляторам модули МКА4+ получают, обрабатывают и передают данные на контроллер АКБ-12/485. Далее измеренные значения параметров отправляются в программное обеспечение (ПО) по различным физическим каналам связи (Ethernet, RS-485) и стандартным цифровым протоколам связи (SNMP, Modbus). Для просмотра информации мы предлагаем наш специализированный программный комплекс «АКБ-Мониторинг», обеспечивающий удобный поэлементный контроль аккумуляторов.

У заказчика имеется 6 объектов, на каждом из которых две группы АКБ по 48В (8 аккумуляторов по 12В каждый). Для контроля одного объекта будет достаточно 2 модуля МКА4+ и 2 датчика тока, а также 1 контроллер АКБ-12/485. Данное решение легко масштабируется на все 6 объектов.

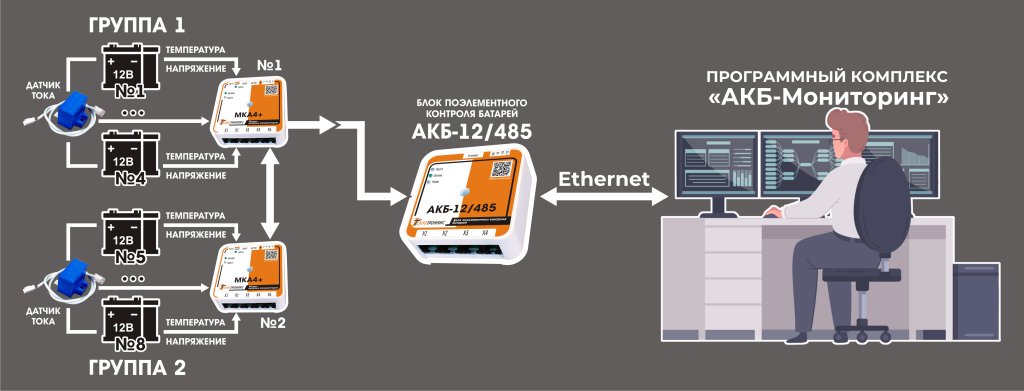

Рис. 1 Схема работы системы мониторинга 8-ми аккумуляторов на базе контроллера АКБ-12/485

Что клиент получил после внедрения системы?

В результате все антенно-мачтовые сооружения были оснащены системами мониторинга аккумуляторных батарей. Клиент получил комплексное решение, обеспечивающее:

• Круглосуточный удалённый контроль ключевых параметров АКБ (напряжение, ток и температура);
• Систему оповещений, мгновенно информирующую ответственных специалистов при выходе параметров за установленные пороги;
• Автоматизированные отчёты с историей изменения параметров;
• Постоянный контроль уровня заряда, прогнозирование времени работы до полного разряда и оценку остаточной ёмкости батарей;

• Понимание, когда объект перешел на бесперебойное питание и сколько он еще проработает;
• Увеличенный срок службы аккумуляторов за счёт профилактического обслуживания.

Какие еще параметры можно контролировать на мачтах?

1. Безопасность и защита

Контроль целостности, вскрытия шкафов, раннее обнаружение задымлений и возгораний

2. Климатические параметры

Мониторинг температуры и влажности внутри шкафов, кондиционирования, обнаружение протечек, а также управление климатическим оборудованием: охладителями, нагревателями

Все эти задачи возможно решить с помощью нашего самого функционального контроллера - КУБ-БС.
