КУБ-БС: Мониторинг серверных комнат

Как часто ваше серверное оборудование перегревается или выходит из строя из-за скачков напряжения или недостаточного охлаждения? А между тем, серверная — это не просто комната с железом, а ключевой узел всей ИТ-инфраструктуры компании. Здесь хранятся данные клиентов, финансовая отчётность, работоспособность всех бизнес-процессов.

Отсутствие контроля вашей серверной подвергает её множеству рисков, таких как:

1. Перегрев и повреждение оборудования, серверов из-за недостаточного охлаждения
2. Затопление помещения
3. Потеря данных или повреждение аппаратуры из-за аварийного отключения электропитания
4. Незапланированные простои из-за отказа резервного питания (ИБП, ДГУ)
5. Возгорание или задымление вследствие КЗ (короткого замыкания) или неисправной проводки
6. Несанкционированный доступ, кража оборудования

КУБ-БС – наш многофункциональный контроллер, способный закрыть все потребности объекта в мониторинге.

Как КУБ-БС обеспечивает контроль: 2 примера внедрения

Кейс №1: Мониторинг серверной на заводе

В апреле 2025 года КУБ-БС был установлен в серверные помещения трех объектов завода минеральных удобрений. С его помощью осуществляется мониторинг микроклимата, а именно:

• температуры
• влажности
• протечки
• кондиционеров

Кейс №2: Мониторинг серверной зоомагазина

В 2024 году к нам обратился зоомагазин с запросом мониторинга двух серверных помещений. Основные требования касались климатики:

• контроль температуры
• контроль влажности
• автоматическая ротация кондиционеров

В помещения был установлен наш контроллер КУБ-БС, который отвечает за выполнение этих задач совместно с датчиками температуры и влажности. Ответственные сотрудники получают оповещения от контроллера по SMS.

Какие возможности есть у КУБ-БС? Расскажем про самые важные его функции

Функция №1 - Мониторинг электроснабжения

Надёжность и производительность серверного оборудования напрямую связаны с качеством электропитания. КУБ-БС осуществляет контроль наличия фазного напряжения с помощью датчика «Фаза», а при подключении ВМР ЭПУ485 в.3 реализуется комплексный мониторинг питания, включающий:

• Измерение фазных напряжений
• Контроль токовой нагрузки по каждой фазе
• Мониторинг частоты питающей сети

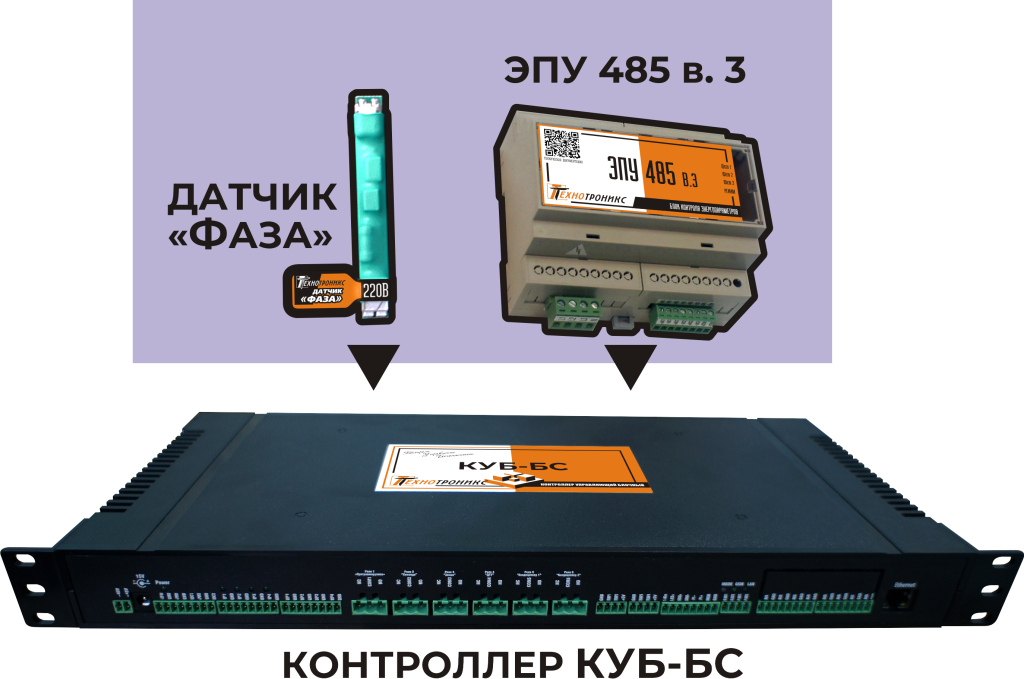

Рис. 1 КУБ-БС - мониторинг электроснабжения

Функция №2 - Измерение температуры и влажности

Контроль температуры и влажности в помещении – один из важнейших аспектов мониторинга серверной. Регулярные измерения этих параметров позволяют:

• поддерживать оптимальные климатические условия для работы оборудования
• предотвращать перегрев оборудования
• своевременно выявлять потенциальные угрозы для ИТ-оборудования

Наш контроллер имеет 3 входа для датчиков температуры и 1 вход для дополнительного датчика температуры или влажности, количество которых при необходимости можно увеличить с помощью подключения модулей МКА4+ через дискретные порты, которых у контроллера 4. К каждому МКА4+ можно подключить до 5 датчиков температуры.

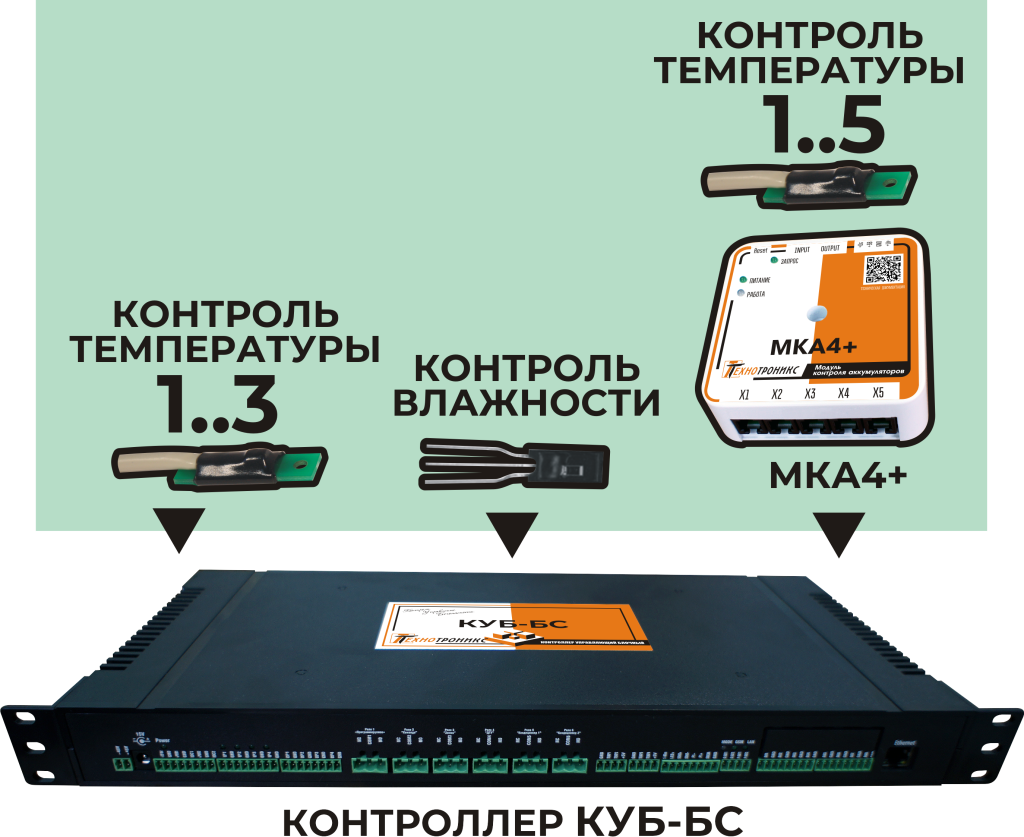

Рис. 2 КУБ-БС - измерение температуры и влажности

Функция №3 - Мониторинг кондиционирования

Контроль работы кондиционеров является частью климатического мониторинга серверного помещения. Наш контроллер позволяет измерять температуру в выходных воздушных потоках двух кондиционеров, а также ведёт раздельный учёт времени их наработки. КУБ-БС имеет 6 силовых реле, позволяющих дистанционно регулировать температуру: включать и отключать нагреватели и охладители, а также осуществлять автоматическую ротацию кондиционеров.

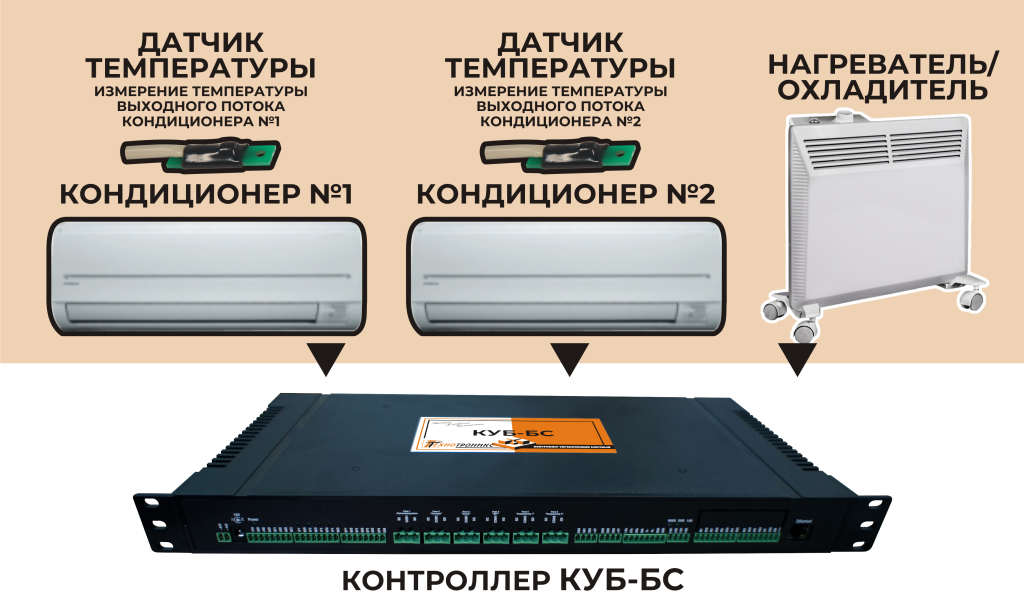

Рис. 3 КУБ-БС - мониторинг кондиционирования

Помимо режима ротации двух кондиционеров, с помощью контроллера КУБ-БС возможно поддержание оптимальной температуры следующими способами:

• включение/отключение кондиционера или нагревателя при выходе температуры за установленные границы;
• использование одного кондиционера в качестве основного, а второго - в качестве резервного

Также возможна настройка блокировки включения кондиционера при отрицательной наружной температуре (необходим дополнительный датчик температуры). Все настройки, включая привязку оборудования к реле и контроль параметров, доступны в web-интерфейсе контроллера.

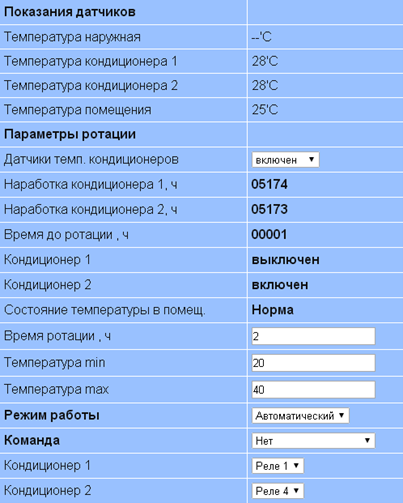

Рис. 4 WEB-интерфейс КУБ-БС

Функция №4 – Контроль протечки

Оперативное выявление протечек на начальной стадии предотвращает выход из строя оборудования и коррозийные процессы. Наш контроллер имеет 8 входов «сухой контакт» для подключения различных датчиков, в т. ч. датчика протечки ДПВ, к которому подключается специализированный влагочувствительный кабель.

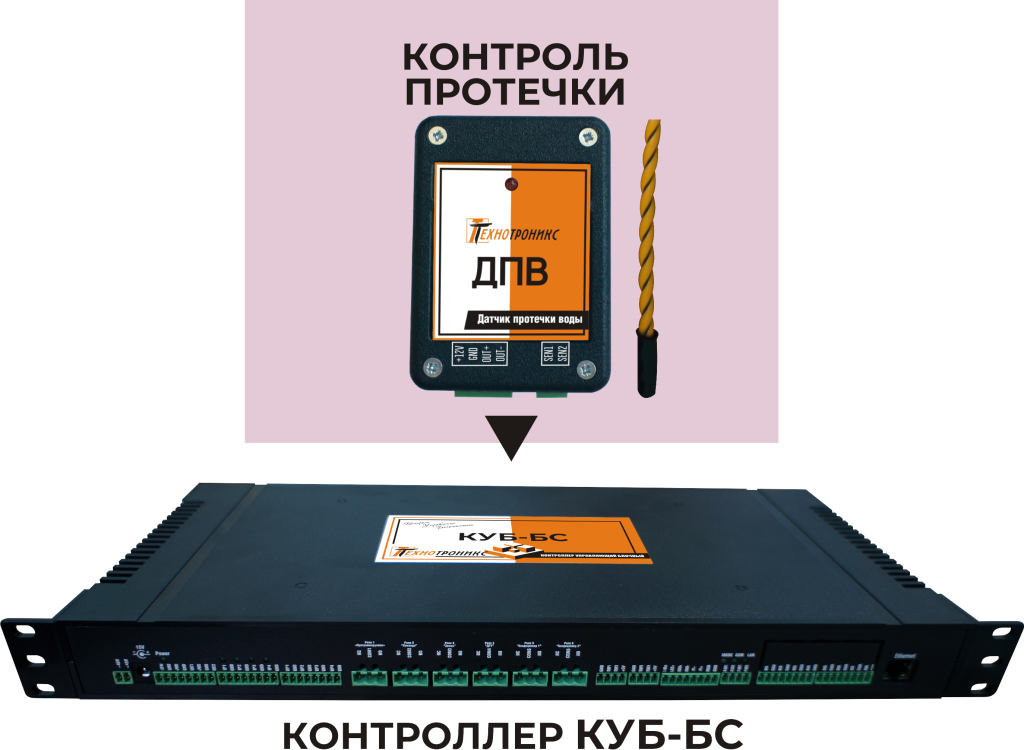

Рис. 5 КУБ-БС - контроль протечки

Дискретные порты могут быть сконфигурированы как «сухой контакт», а также контроллер имеет 2 аналоговых порта.

Функция №5 - Управление доступом (авторизация)

Комплексная безопасность серверного помещения является чрезвычайно важной задачей для предотвращения несанкционированного доступа и защиты оборудования от краж или повреждений. Дискретные порты контроллера можно сконфигурировать как охранные, а также можно подключить 1 охранный шлейф. Возможно подключение широкого спектра охранного оборудования: датчика вскрытия типа геркон-магнит, ЧИП-считывателя, датчика движения или вибрации, считывателя proximity-карт и т.д. Доступна функция управления доступом (с помощью электрозамка). Также контроллер имеет 2 выхода ПЦН (пульт центрального наблюдения) с функционалом выдачи сигнала стороннему охранно-пожарному оборудованию.

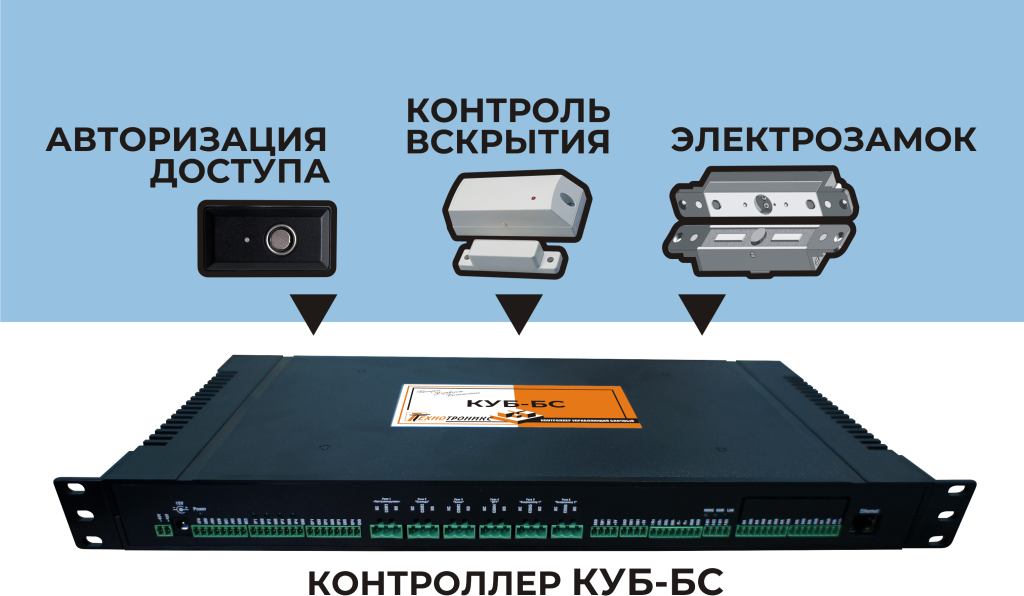

Рис. 6 КУБ-БС - управление доступом (авторизация)

Функция №6 – Подключение различных внешних устройств

Функциональные возможности КУБ-БС позволяют подключать самое различное внешнее интеллектуальное оборудование и передавать данные в штатное ПО этого оборудования благодаря наличию 3 универсальных интерфейсов RS232 и RS485. Это могут быть счетчики электроэнергии, ЭПУ (электропитающая установка), ИБП (источники бесперебойного питания), ДГУ (дизель-генераторные установки), наш блок контроля параметров ЭПУ485 в.3. Кроме того, с помощью блока расширения и коммутации БРиК количество дискретных входов можно увеличить. Функционал блока позволяет контролировать состояние ещё 16 дискретных входов, 2-х аналоговых входов и управлять 8-ю дискретными выходами. Подключается через интерфейс RS485.

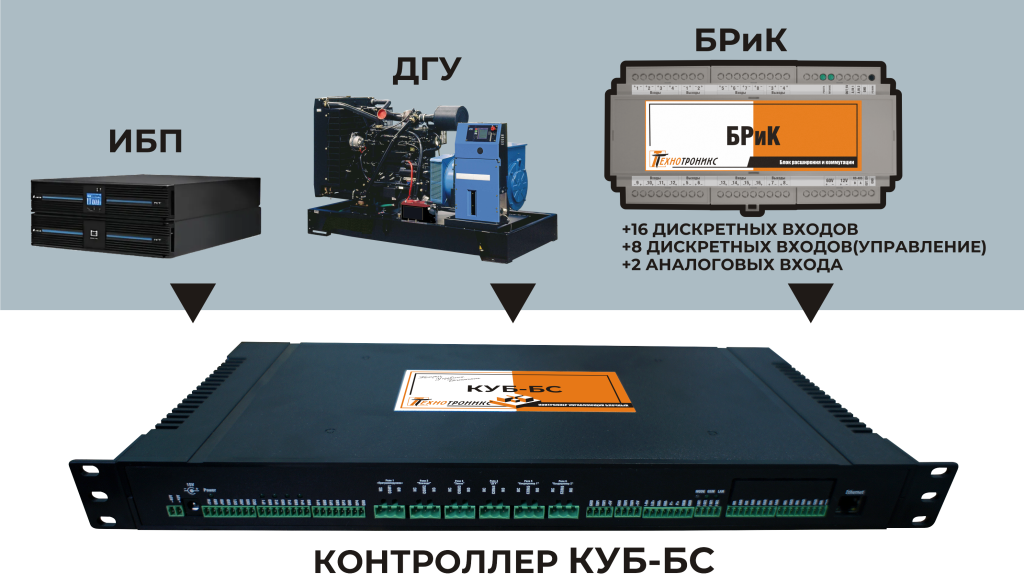

Рис. 7 КУБ-БС - подключение различных внешних устройств

Кейс: Мониторинг шкафа в серверной для компании по продаже топлива

В 2024 году мы обеспечили комплексный мониторинг серверной для компании, занимающейся поставками топлива в г. Сургут. Сейчас контроллер с дополнительно подключенными модулями отвечает за выполнение следующих функций:

Функция	Реализация
Мониторинг основного электропитания: измерение параметров основного фазного ввода, контроль наличия напряжения на дополнительной фазе	Подключение через RS485 ВМР (внешнего модуля расширения) ЭПУ485 в.3, подключение на дискретный вход датчика «Фаза»
Мониторинг резервного электропитания: интеллектуального ИБП и поэлементный контроль 4-х аккумуляторных батарей	Подключение к КУБ-БС ИБП через RS232/RS485, а также контроллера АКБ-12/485, модуля МКА4+ и датчика тока
Контроль температуры в шести точках	Подключение шести датчиков температуры, а также одного модукля МКА4+
Контроль влажности	Подключение датчика влажности на специальный вход
Управление кондиционерами с возможностью ротации	Подключение двух кондиционеров к контроллеру КУБ-БС для их последующей ротации и измерения температуры в выходном воздушном потоке каждого
Автоматическое управление нагревателем	Подключение нагревателя к выходу типа «реле»
Контроль протечки в двух точках	Подключение двух чувствительных элементов протечки на дискретных входы КУБ-БС
Контроль вскрытия в двух точках	Подключение на охранные входы КУБ-БС двух датчиков вскрытия типа геркон-магнит
Авторизация доступа	Подключение к КУБ-БС ЧИП-считывателя или считывателя proximity-карт
Управление электрозамком	Подключение электрозамка к выходу типа «реле»
Контроль и запуск внешней ДГУ	Подключение ДГУ к порту RS232/RS485 контроллера КУБ-БС для передачи данных в штатное программное обеспечение, подключение ДГУ к выходу типа «реле»

Данная функциональность была реализована в соответствии со следующей схемой:

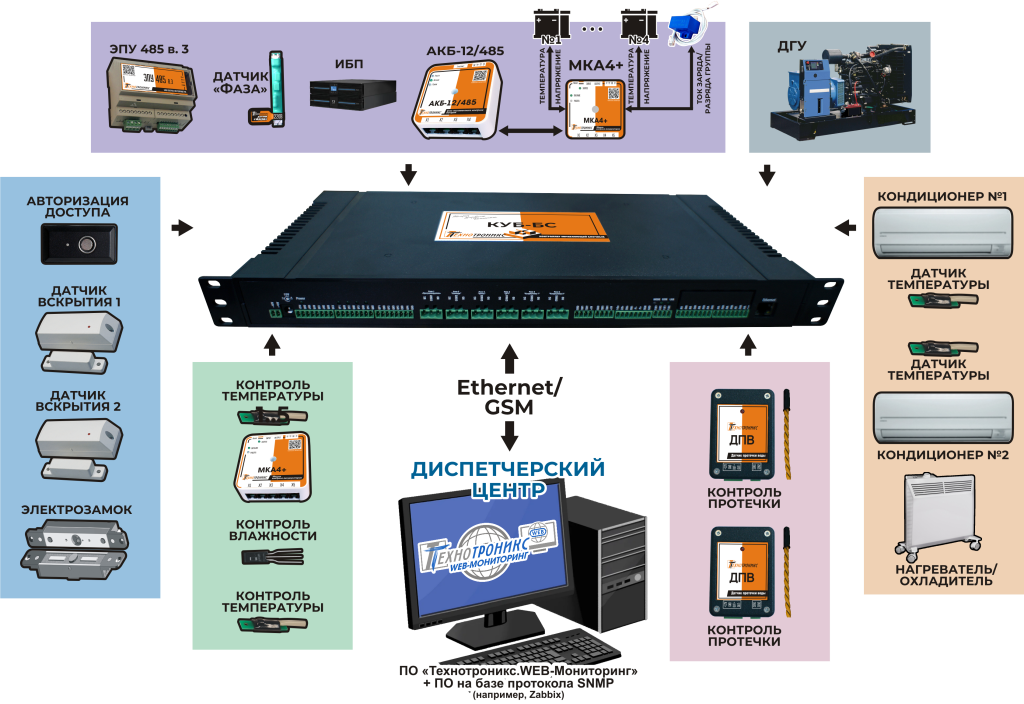

Рис. 8 Структурная схема комплексного мониторинга серверной

Данные с контроллера отправляются в стороннее ПО по протоколу SNMP.

7 причин выбрать КУБ-БС

1. Практичен и удобен при монтаже: выполнен в 19-ти дюймовом корпусе высотой 1 юнит, а также имеет отверстия для настенного размещения
2. Имеет резервный канал передачи данных GSM (в случае пропадания основного канала связи Ethernet)
3. С помощью модуля МКА4+ позволяет осуществлять поэлементный мониторинг АКБ: контролировать напряжение и температуру каждого 12-вольтового аккумулятора в двух батарейных группах с номинальным напряжением 48 В, а также ток заряда и разряда всей группы
4. Имеет встроенный WEB-интерфейс – можно просматривать данные с контроллера в пределах локальной сети или при наличии одного лишь IP-адреса
5. Поддерживает работу через SNMPv1 и SNMPv2c по каналу связи Ethernet
6. Может отправлять SMS-сообщения без программного обеспечения - функция доступна при использовании контроллера КУБ-БС в модификации SNMP (специальная версия для работы контроллера со сторонним ПО по протоколу SNMP с SMS-оповещением)
7. Возможность автономного питания от внешней АКБ - в случае пропадания основного источника питания КУБ-БС продолжит свою работу

ПО «Технотроникс.WEB-Мониторинг» - удобное наблюдения состояния объекта

Программный комплекс «Технотроникс.WEB-Мониторинг» обладает широким набором функций и возможностей для надежного мониторинга серверного помещения. Вы сможете отслеживать значения параметров (напряжение, температура и т.д.) в любой момент времени, получать оперативные уведомления об авариях, просматривать архив измеренных величин в виде графиков или выгружать отчет в формате Excel. Кроме того, для каждого объекта есть возможность создания мнемосхемы - упрощённой визуальной модели для оперативного контроля.

Рис. 9 Главная страница ПО «Технотроникс.WEB-Мониторинг»

Рис. 10 Пример построения графика значений температуры

Рис. 11 Мнемосхема объекта

При подключении подсистемы «Технотроникс.Уведомления» вам также будет доступна функция оповещения об аварийных ситуациях по Email или Telegram. Кроме того, есть возможность организации рабочего места с любого устройства и местоположения, так как доступ осуществляется через стандартные браузеры.

Рис. 12 Уведомление об аварии на Email
