Единая система управления контейнером: от «зоопарка» оборудования к тиражируемому решению

Оборудование модульного объекта (контейнера с дизель-генераторной установкой (ДГУ) , телекоммуникационного блок-бокса) редко поставляется как единая система. Дизель-генераторная установка (ДГУ) , источник бесперебойного питания (ИБП) , кондиционер, обогрев, вентиляция, датчики и охранно-пожарные приборы используют разные протоколы и зачастую изначально не рассчитаны на совместную работу.

Мы помогаем интеграторам превратить такой набор в управляемое и тиражируемое решение. Наша задача — не просто «подключить Modbus», а выстроить работоспособную архитектуру: определить, какие функции вынести в диспетчеризацию, какие оставить на локальном контроллере, где нужна обратная связь, а где — аппаратная блокировка.

Ценность для интегратора

• Один технический партнёр для разнородного оборудования. Помогаем связать энергетику, климат, датчики и программное обеспечение.
• Честная оценка реализуемости. До закупки выявляем несовместимые интерфейсы, закрытые протоколы и функции, требующие отдельного контроллера.
• Автономность объекта. Критические алгоритмы выполняются локально и не зависят от доступности Zabbix или внешней сети.
• Готовность к адаптации и тиражированию. Подстраиваем архитектуру под фактическое оборудование, требования и бюджет. После проверки алгоритмов унифицируем конфигурацию, прошивки и шаблоны мониторинга.

Исходные данные и задачи проекта

• Дизель-генераторная установка (ДГУ) «Амперос АД 13-Т230» с автоматическим вводом резерва (АВР) , RS-485 Modbus RTU.
• Кондиционер KSGA26HFRN1 / KSRA26HFRN1/-40.
• Конвектор Varmann WallElectro
• ИБП с модулем SNMP DA806.

Задачи:

• Связать и управлять оборудованием по протоколам Modbus RTU и SNMP, построить алгоритмы в Zabbix.
• Обеспечить управление автоматикой задвижек по положению генератора.

Архитектура решения

Решение строится на четырёхуровневой архитектуре:

1. Полевой уровень
Датчики и исполнительные механизмы: температуры, влажности, протечки, уровня топлива, сигналы АВР и ИБП, приводы жалюзи, вытяжка, ступени ТЭН, цепи кондиционера.

2. Уровень локальной автоматики
Работает внутри контейнера и не зависит от внешней сети. Выполняет:

• поддержание температуры;
• управление жалюзи с промежуточными положениями;
• ступенчатое управление ТЭН;
• блокировки и безопасные состояния;
• реакцию на пожарные сигналы;
• контроль выполнения команд по обратной связи.

3. Уровень интеграции
Конвертер протоколов объединяет оборудование с Modbus RTU и передаёт данные в Ethernet-сеть. Подключаются: контроллер ДГУ, интерфейс кондиционера, конвектор с Modbus RTU. ИБП подключается напрямую по Ethernet и передаёт параметры по SNMP.

4. Уровень диспетчеризации
Zabbix обеспечивает:

• опрос параметров;
• хранение истории и графики;
• отображение состояний;
• события и уведомления;
• контроль потери связи;
• формирование и отправку управляющих команд (в том числе set-команд) на оборудование, если это разрешено проектом.

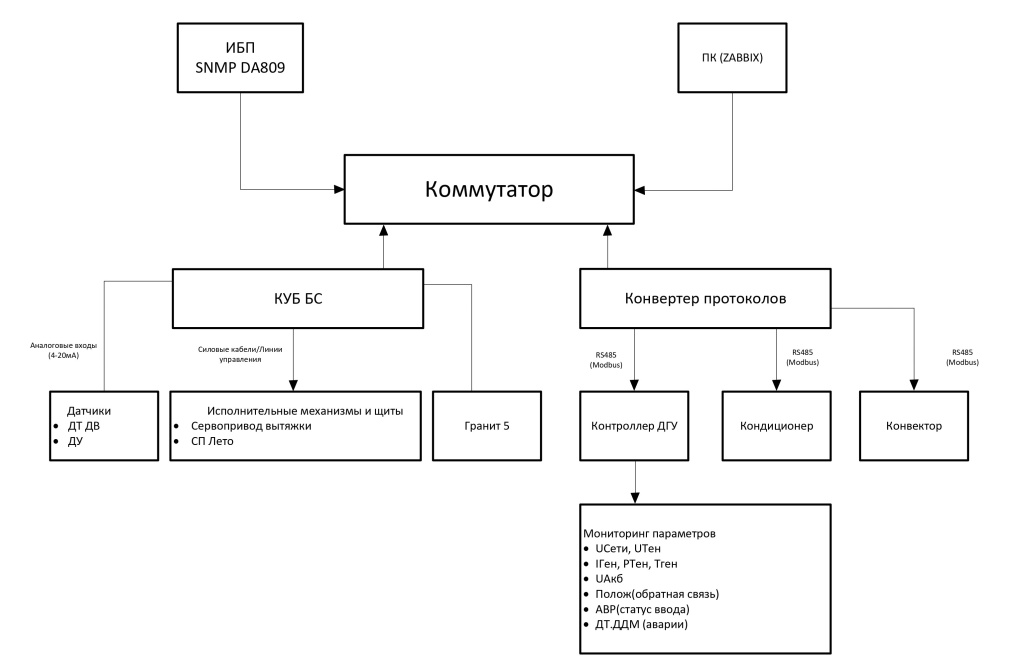

Рис. 1. Структурная схема интеграции оборудования контейнера в единую систему мониторинга и управления.

Контролируемые параметры

Общие параметры контейнера: температура, влажность, протечка, состояние сети, АВР, ИБП, охранно-пожарные шлейфы.

Параметры ДГУ: режим работы, обороты, давление масла, температура охлаждающей жидкости, уровень топлива, напряжение, ток, частота, мощность, наработка, аварии.

Параметры климата и электропитания: состояние кондиционера, конвектора, вентиляции, входное/выходное напряжение ИБП, нагрузка, состояние батареи.

Принцип управления

Базовый алгоритм управления температурой исполняется локально. Контроллер получает данные, выбирает допустимый режим и формирует команды. При пожарном сигнале выполняется безопасный сценарий на локальном уровне. В Zabbix передаются измерения, состояния, команды и диагностика. Удалённо разрешается изменять только те уставки, которые явно допущены проектом. Аварийный останов и функции безопасности не зависят от удалённой команды.

Особенности интеграции оборудования

Кондиционер
Для бытового исполнения KSGA/KSRA штатный Modbus RTU может отсутствовать. Совместимость платы Midea NIM01, оригинального шлюза или стороннего конвертера подтверждается по маркировке внутреннего блока и протоколу производителя.

Конвектор
Varmann WallElectro поддерживает Modbus RTU (также есть аналоги)

• TEC-025ED
• Techno Wall Electro

Управление приводами и жалюзи
Требование «10 положений» подтверждается типом привода и наличием обратной связи. Без датчика положения точное позиционирование не гарантируется. Должно быть определено безопасное положение при потере питания, обрыве связи, отказе датчика и пожаре.

Пожарная безопасность
Пожарный сценарий имеет локальный приоритет над командами диспетчеризации. Система мониторинга не заменяет сертифицированную пожарную автоматику и обязательные аппаратные защиты.

Климатические условия
Все компоненты проверяются на работу при расчётных температурах. При недостаточном паспортном диапазоне требуется обогреваемый шкаф автоматики с контролем температуры.

Какая информация требуется от клиента для реализации проекта?

Для перехода к рабочему проекту требуются:
1. Точные модели, исполнения и версии прошивок оборудования.
2. Руководства по Modbus/SNMP, карты регистров, MIB-файлы, схемы подключения.
3. Перечень контролируемых параметров с единицами измерения и периодичностью.
4. Полная матрица алгоритмов: уставки, гистерезисы, задержки, приоритеты, действия при отказах.
5. План контейнера, расстояния, трассы, условия прокладки, расчётные температуры.

Что происходит после получения данных?

После получения данных выполняются следующие работы:
• проверка совместимости оборудования;
• выбор контроллера и модулей;
• разработка карты сигналов и сетевой архитектуры;
• согласование алгоритмов и безопасных состояний;
• сборка и стендовые испытания макета;
• разработка программы контроллера и шаблонов Zabbix;
• комплексные испытания на объекте, обучение, передача документации.

Что получает заказчик?

Предложенная архитектура объединяет ДГУ, ИБП, климатическое оборудование, датчики и исполнительные механизмы в единую систему. Сильная сторона — использование открытых промышленных интерфейсов и разделение функций между локальной автоматикой и диспетчеризацией. Ключевое условие надёжности: все критические алгоритмы выполняются локально, Zabbix используется для наблюдения, истории, уведомлений и формирования управляющих команд там, где это предусмотрено проектом.
