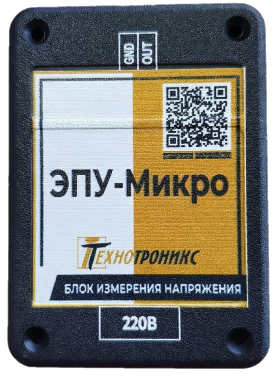

Блок измерения напряжения ЭПУ-Микро
Блок ЭПУ-Микро способен измерять напряжение в диапазоне 10-255 В, подключается на программируемый вход «измерение напряжения» большинства контроллеров производства «Технотроникс». Рекомендован к использованию в качестве диагностического устройства.
Функциональные возможности
Обеспечивает преобразование переменного напряжения на входе изделия в линейно зависимую величину постоянного напряжения на выходе изделия. Монтаж изделия осуществляется на DIN-рейке.
Принцип работы
Изделие состоит из двух трансформаторов с последовательно соединенными первичной и вторичной обмотками. Выходное напряжение выпрямляется диодом и приводится к нужному уровню делителем напряжения, в который встроен подстроечный резистор для регулирования выходного сигнала изделия.
Изделие преобразует входной сигнал (ВХОД) в выходной сигнал (ВЫХОД) по линейному закону: ВЫХОД = (ВХОД – 3 ) / 105.
| Параметр | Значение |
| Диапазон измеряемого напряжения, В | 10...255 |
| Частота измеряемого напряжения, Гц | 50 |
| Количество измерительных каналов | 1 |
| Выходной сигнал – постоянное напряжение в диапазоне, В | 0...2.4 |
| Погрешность преобразования отрегулированного изделия | для диапазона 110...255 В - 2% |
|
для диапазона 70...110 В - 3% |
|
|
для диапазона 10...70 В - 7% |
|
| Максимальное расстояние между изделием и контроллером, м | 5 |
| Диапазон рабочих температур, °С | +5...+40 |
| Габаритные размеры, не более, мм | 70х50х25.5 |
| Масса, не более, г | 200 |
